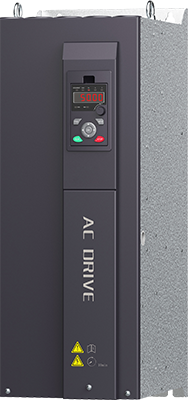

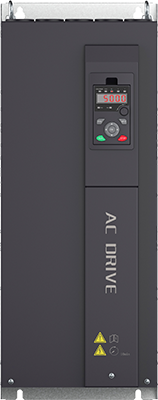

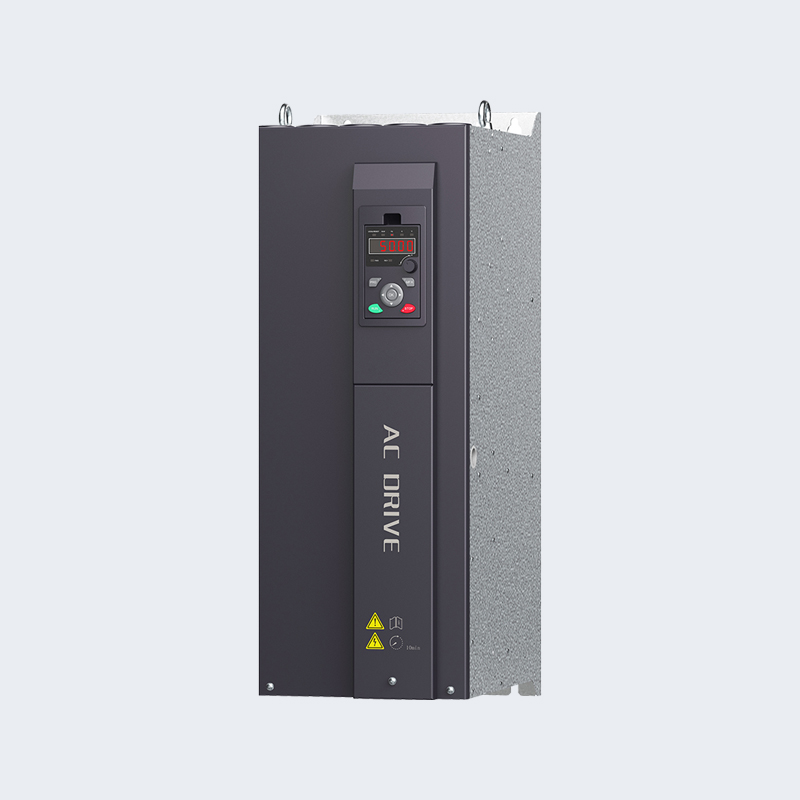

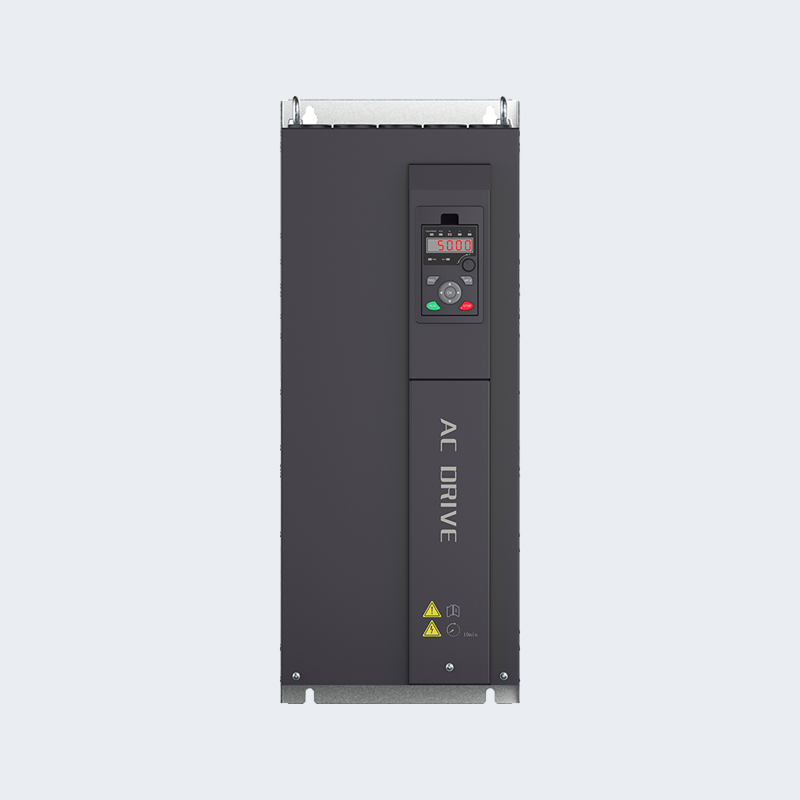

Produktsammanfattning
| RVE35-serien Solar Pump VFD | | |
| | DC/AC INPUT | |
| | Förfinad design | |
| | MPPT | |
| Parametrisk | ||
 | Modell | RVE35-T3-45G ~ RVE35-T3-75G |
| Spänning | 350VDC till 800/900VDC ingång, 3 PH 380VAC till 440VAC ingång | |
| P nominell (kW) | 45/55/75 | |
| Märkström (A) | 90/110/150/170 | |
| MPPT Vmp/Voc | 540/660 | |
| Mått (mm) | 670*265*358 | |
Applikationsbakgrunder
 | Under de senaste åren, med den ökande svårigheten av det globala "matproblemet" och "energiproblemet" har solvattenpumpar gradvis hyllats som de effektiva industriella integrationsprodukterna för att lösa problemet med att öka produktionen av effektiv odlad mark och ersätta fossil energi med ren energi. Som ett resultat föddes en framväxande ekonomisk modell där solenergiindustrin utvecklades i kombination med traditionella industrier som jordbruksvattenvård, ökenkontroll, hushållsvattenanvändning och stadsvattenlandskap. |
Produktegenskaper
• Maximal power point tracking (MPPT) med snabb svarshastighet och stabil drift
• Torrkörningsskydd (under belastning).
• Motorns maximala strömskydd
• Ingångseffektskydd
• Lågstoppsfrekvensskydd
• Prestandakurvan PQ (effekt/flöde) gör det möjligt att beräkna flödet från pumpen
• Digital styrning för helautomatisk drift, datalagring och skyddsfunktioner
• Intelligent strömmodul (IPM) för huvudkretsen
• LED-display manöverpanel och stöd för fjärrkontroll
• Dubbelläge AC- och DC-strömförsörjning är tillgänglig
• Sensor för lågvattensond och kontrollfunktion för vattennivå
• Omgivningstemperatur för användning: -10 till 50˚C.
| Förfinad design Installationsyta minskad med 50 % Volym minskad med 30 % | |
| | Den helautomatiska tresäkra färgbeläggningsmaskinen används för att förtjocka kretskortets skyddande lager, vilket effektivt förhindrar skador på kretskortet orsakade av vinddamm, frätande gas och fuktig luft. |
| | Använd helautomatisk detektionsutrustning för att testa olika elektriska indikatorer och skyddsfunktioner för produkter under nominell belastning. |
| | Alla färdiga produkter åldras under belastning i 48 timmar vid en hög temperatur på 60 grader, och sedan testas alla elektriska indikatorer under belastning för att minska produktfelsfrekvensen. |
Modellnomenklatur
Allmän typ S2-serien:
Vmp 310VDC eller 220VAC ingång, 1/3 fas 0-220VAC utgång
| Modelll | Klassificeringsström ( A ) | Utspänning ( VAC ) | Gäller för effekt (kW) pump | Extern eller enhetsstorlek H*B*D (mm) | MPPT Vmp/Voc |
| RVE35-S2-0R7G | 4 | 0-220 | 0.75 | 187*86*152 | 310/372 |
| RVE35-S2-1R5G | 7 | 0-220 | 1.5 | ||
| RVE35-S2-2R2G | 10 | 0-220 | 2.2 | ||
| RVE35-S2-3G | 13 | 0-220 | 3 | 265*105*164 | |
| RVE35-S2-4G | 16 | 0-220 | 4 |
Allmän typ T3-serien:
Vmp540 till 650VDC eller 380 till 460VAC ingång, 3-fas 0-380/460VAC utgång
| Modelll | Klassificeringsström ( A ) | Utspänning ( VAC ) | Gäller för effekt (kW) pump | Extern eller enhetsstorlek H*B*D (mm) | MPPT Vmp/Voc |
| RVE35-T3-0R7GB | 2,5/3,7 | 0-380/440 | 0.75 | 187*86*152 | 540/660 |
| RVE35-T3-1R5GB | 3,7/5 | 0-380/440 | 1.5 | ||
| RVE35-T3-2R2GB | 5/10 | 0-380/440 | 2.2 | ||
| RVE35-T3-4GB | 13/10 | 0-380/440 | 4.0 | ||
| RVE35-T3-5R5GB | 13/16 | 0-380/440 | 5.5 | 265*105*164 | |
| RVE35-T3-7R5GB (plastfodral) | 25/16 | 0-380/440 | 7.5 | ||
| RVE35-T3-7R5GB (järnfodral) | 25/16 | 0-380/440 | 7.5 | 333*150*216 | |
| RVE35-T3-11GB | 25/32 | 0-380/440 | 11 | ||
| RVE35-T3-15GB | 32/38 | 0-380/440 | 15 | ||
| RVE35-T3-18GB | 38/45 | 0-380/440 | 18 | 383*180*228 | |
| RVE35-T3-22GB | 45/60 | 0-380/440 | 22 | ||
| RVE35-T3-30GB | 60/75 | 0-380/440 | 30 | 435*175*265 | |
| RVE35-T3-37GB | 75/90 | 0-380/440 | 37 | ||
| RVE35-T3-45G | 90/110 | 0-380/440 | 45 | 670*265*358 | |
| RVE35-T3-55G | 110/150 | 0-380/440 | 55 | ||
| RVE35-T3-75G | 150/170 | 0-380/440 | 75 | ||
| RVE35-T3-90G | 170/210 | 0-380/440 | 90 | 845*305*358 | |
| RVE35-T3-110G | 210A/250 | 0-380/440 | 110 | ||
| RVE35-T3-132G | 250A/300 | 0-380/440 | 132 | ||
| RVE35-T3-160G | 300A/340 | 0-380/440 | 160 | 788*500*360 | |
| RVE35-T3-185G | 340/380 | 0-380/440 | 185 | ||
| RVE35-T3-200G | 380/415 | 0-380/440 | 200 | 900*540*358 | |
| RVE35-T3-220G | 415/470 | 0-380/440 | 220 | ||
| RVE35-T3-250G | 470/520 | 0-380/440 | 250 | ||
| RVE35-T3-280G | 520/600 | 0-380/440 | 280 | 1035*620*400 | |
| RVE35-T3-315G | 600/680 | 0-380/440 | 315 | ||
| RVE35-T3-355G | 680/750 | 0-380/440 | 355 | 1290*780*410 | |
| RVE35-T3-400G | 750/810 | 0-380/440 | 400 |
Utmärkt prestanda
| | Högpresterande vektorkontroll för att förbättra utrustningens noggrannhet |
| Den maximala utgångsfrekvensen under vektorkontroll når 1500 Hz, vilket kan uppnå högprecisionshastighet inom det 10 gånger svaga magnetiska hastighetsregleringsområdet. | |
| | |
| | Perfekt drivning för synkronmotorer |
| Aktuell vågform för synkronmotorn i vektorstyrningsläge med öppen slinga vid 500 Hz med 100 % nominell belastning. | |
| | |
| | Pålitlig värmeavledningsdesign |
| Den oberoende designtekniken för dubbla luftkanaler kan realisera användningen av solpumpens drivning med 50 ℃ ringtemperatur utan kapacitetsminskning. |
Kopplingsschema
Observera följande för RVE35 0,75kw-7,5kw produkter:
1. Produkten innehåller inte X6 och X7 logiska ingångar;
2. Produkten innehåller endast 1 analog ingång, 1 analog utgång och 1 reläutgång
