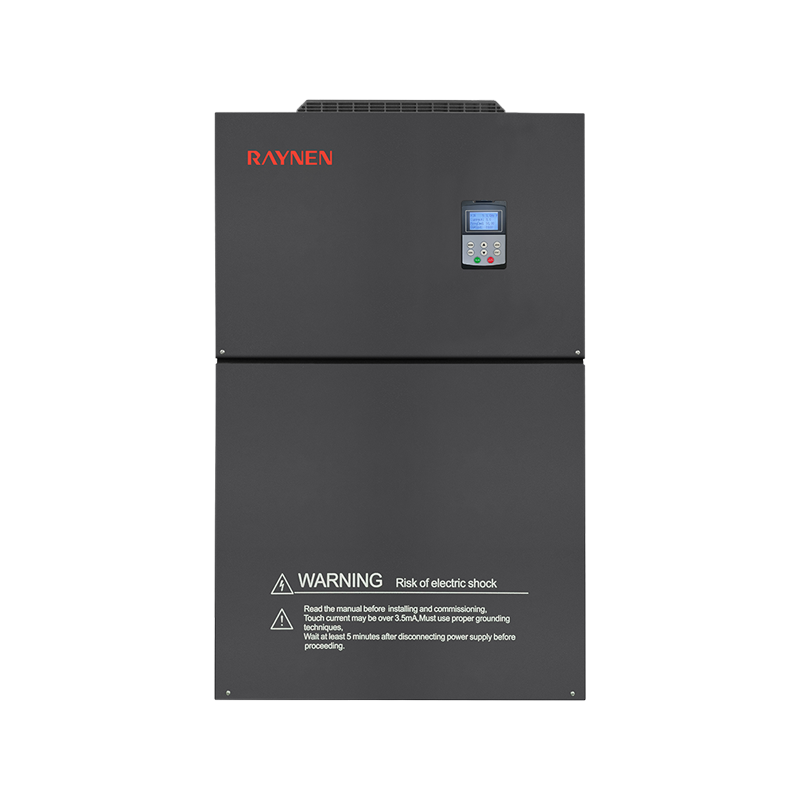

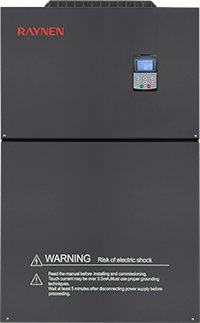

Produktsammanfattning
| Parametrisk | ||
| | Modell | CT3000 PRO-4T-355 ~ CT3000 PRO-4T-500 |
| Spänning | 400V | |
| Märkeffekt (kW) | 355/400/500 | |
| Märk ingångsström (A) | 665/785/885 | |
| Märkutgångsström (A) | 650/725/860 | |
Modellnomenklatur
Urvalstabell Trefas 400V klass
| Modell | jag i (A) | jag ut (A) | P betygsatt (kW) | Mått (mm) | Installationsstorlek (mm) | ||||
| H | W | D | H1 | W1 | Bländare | ||||
| CT3000 FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000 FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000 FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000 FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000 FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000 FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000 FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000 PRO-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000 PRO-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000 PRO-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000 PRO-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000 PRO-4T-37 | 80 | 75 | 37 | ||||||
| CT3000 PRO-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000 PRO-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000 PRO-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000 PRO-4T-90 | 190 | 180 | 90 | ||||||
| CT3000 PRO-4T-110 | 225 | 215 | 110 | ||||||
| CT3000 PRO-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000 PRO-4T-160 | 310 | 305 | 160 | ||||||
| CT3000 PRO-4T-185 | 355 | 350 | 185 | ||||||
| CT3000 PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000 PRO-4T-220 | 430 | 425 | 220 | ||||||
| CT3000 PRO-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000 PRO-4T-280 | 545 | 530 | 280 | ||||||
| CT3000 PRO-4T-315 | 610 | 600 | 315 | ||||||
| CT3000 PRO-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000 PRO-4T-400 | 785 | 725 | 400 | ||||||
| CT3000 PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000 PRO-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000 PRO-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000 PRO-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000 PRO-4T-800 | 1400 | 1400 | 800 | ||||||
Prestanda och konfiguration
| Grundläggande applikationsfunktioner | |
| Lågfrekvent vridmomentförstärkning | Genom spänningsförstärkning och vridmomentförstärkning kan det lågfrekventa vridmomentet för V/F-styrning och hastighetssensorlös vektorstyrning ökas med cirka 0,1%~30,0% |
| V/F-kurva | Linjär typ, flerpunktstyp |
| Accelerations-/retardationskurva | Linjär eller S-formad acceleration och retardation: tre grupper av acceleration och retardationstid: acceleration och retardation tidsintervall: 0-3200s |
| Automatisk spänningsreglering (AVR) | När nätspänningen ändras kan den automatiskt hålla utspänningen konstant |
| Inbyggd PID | Closed-loop styrsystem som enkelt kan realisera processtyrning |
| DC-bromsning | DC-bromsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jogg kontroll | Motorn kan startas och stoppas omedelbart; jog frekvens inställningsområde: 0,0-20,0Hz; jog stop-läge: retardation/fri/DC-bromsning |
| Frekvenshoppning | Tre hoppfrekvenspunkter och motsvarande hoppfrekvensområden kan ställas in för att förhindra att omriktaren körs i detta frekvensband |
| Flerhastighets | Upp till 15 kan ställas in via 4 logiska ingångar = Driftsfrekvens |
| Input summering | Använd det algebraiska operationsresultatet av 2 analoga ingångar som frekvensinställning, vilket gör frekvensinställningen mer flexibel |
| Växling mellan 2 uppsättningar motorparametrar | Två uppsättningar motorparametrar kan ställas in och växlas fritt för att matcha den aktuella motorn |
| Inverterskydd | Ingångs-/utgångsfasförlustskydd, underlastdetektering, övermomentskydd, underspänningsskydd, överspänningsskydd, överströmsskydd, överhettningsskydd, fas-till-fas kortslutningsskydd |
| Motorskydd | Termiskt motorskydd, Motorströmgräns, Motoröverbelastning, Motorkortslutning |
| Elektriska egenskaper | |
| Ingångsspänning | Trefas AC, 380-480V, 50/60Hz eller enfas AC, 200-240V, 50/60Hz |
| Utspänning | 0-100% ingångsspänning, 0,5Hz-400Hz |
| Kontrollläge | Konstant vridmoment V/F, kvadratisk belastning V/F, sensorlös vektorkontroll, energisparläge |
| Växlingsfrekvens | 1,5 kHz-12 kHz Funktionen för automatisk justering av växlingsfrekvens kan ställas in: när temperaturen stiger sänks växlingsfrekvensen automatiskt När temperaturen återgår till det normala återgår växlingsfrekvensen till utgångsvärdet |
| Över nuvarande förmåga | 150 % märkutgångsström 60s, 200 % märkutgångsström 2s |
| Styrsignal | ||
| Frekvensinställningssignal | Integrerad manöverpanel | Membranbrytare (knapp), hastighetsratt (potentiometer) |
| Extern signal | UPP/NER-inställning, analog ingång, multihastighet, extern panel, seriell kommunikation | |
| Start & stopp styrsignal | Integrerad manöverpanel | RUN, STOP-knappar |
| Extern signal | Logisk ingångsterminal, extern panel, seriell kommunikation | |
| Styrkrets egenskaper | ||
| Intern strömförsörjning tillgänglig | 10V 24V | 10VDC±5%, maximal ström 10mA, för referenspotentiometer 24VDC±5%, maximal ström 100mA, för logisk ingångsport |
| Analog ingång | AI1 | Spänning analog ingång: 0-5VDC, eller 0-10VDC, impedansen är 30k Aktuell analog ingång: 0/4-20mADC, impedansen är 250Ω Upplösning: 10-bitars A/D-konvertering Fabriksinställning: 0-5VDC spänningsingång |
| AI2 | Spänningsanalog ingång: 0-10VDC, eller PTC-probingång Upplösning: 10-bitars A/D-konvertering | |
| Logisk ingång | LI1-LI8 | 0-24VDC strömförsörjning Positiv logik (källa) och negativ logik (sink) är valfria, och fabriksinställningen är negativ logik Framåt, bakåt, kör, felåterställning, flerhastighetsfunktioner och andra 69 funktioner är valfria 220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har bara 6 kanaler: LI1-LI6 |
| AI1, AI2 Tvingad giltig inmatning | I växelriktare under 11kW (inklusive) kan AI1 och AI2 ställas in som logiska ingångar. F309 och F310 är tvingade giltiga ingångar, och deras konfigurationsfunktioner är alltid giltiga under påslag. | |
| Analog utgång | AO1, AO2 | Spännings analog utgång: 0-10VDC, minsta belastningsimpedans är 470Ω Aktuell analog utgång: 0/4-20mA, maximal belastningsimpedans är 700Ω Upplösning: 8 bitar Utgångsfrekvens, utström, hastighetsinställning, seriell utdata och andra funktioner är valfria 220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har endast 1 analog utgång, nämligen AO1 |
| Logisk utgång | LO, CLO | Öppen kollektor, maxström 100mA, maxspänning 30VDC Logisk utgång eller pulsutgång valfri, fabriksinställningen är logisk utgång Utgångsfrekvens, utström, hastighetsinställning och andra utgångsfunktioner tillval |
| Reläutgång | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt öppet, T1B normalt stängt, T1C gemensam punkt T2A normalt öppet, T2B normalt stängt, T2C gemensam punkt Kontaktkapacitet: 5A@250VAC, 5A@30VDC Fel, larm, inställd frekvens ankomst och andra funktioner är valfria T1A förinställs till fel, T2A förinställs till drift 220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har endast 1 reläutgång, dvs TA TB TC |
| Seriell kommunikation | MODBUS-RTU, 2-tråds RS-485, terminalgränssnitt | |
| Elektriska egenskaper | |
| AC Drive-skydd | Ingångsfasförlustskydd, Utgångsfasförlustskydd, Underlastdetektering, Övermomentskydd, Underspänningsskydd, Överspänningsskydd, Överströmsskydd, Överhettningsskydd, Fas-kortslutningsskydd |
| Motorskydd | Termiskt motorskydd, Motorströmbegränsning, Motoröverbelastning, Motorkortslutning |
| Elektriska egenskaper | |||
| Skyddsnivå | IP20 | Luftfuktighet i omgivningen | 95 % ingen kondens eller vattenansamling |
| Arbets-/förvaringstemperatur | -10~40°C/-20~60°C | Höjd | Under 1000m |
| Kylningsmetod | Forcerad luftkylning | Installationsplats | Inomhus |
