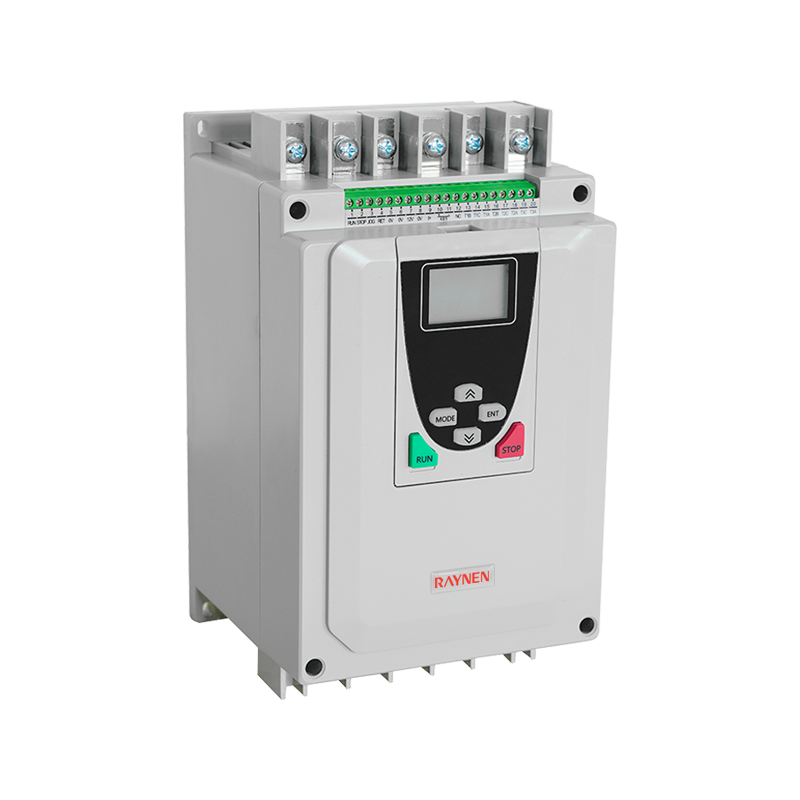

Produktsammanfattning
Specifikationer
 | Parametrisk | |
| Modell | RSE-T3-7-E ~ RSE-T3-55-E | |
| Bypass typ | Extern bypass-typ | |
| Spänning | 380V | |
| Adaptiv motoreffekt (kW) | 7.5/11/15/18.5/22/30/37/45/55 | |
| Märkutgångsström (A) | 15/23/30/37/45/60/75/90/110 | |
| Mått (mm) | 296*170*169 | |
| Installationsstorlek (mm) | 265*155 | |
Produktegenskaper
| Enastående kvalitet |  | Fjärrkontroll |  |
| • Alla prestandaindikatorer är noggrant utformade och noggrant testade • Alla nivåer skydd • Lätt att installera och integrera i styrsystemet | • Kommunikationsfunktion används för fjärrstyrning, övervakning och justeringsfunktioner • Genom RS485 standardgränssnitt kan du ansluta till PC och PLC | ||
| Bypass kontaktor, minska förlusten |  | Bekväm knappsats |  |
| • I slutet av Start startar bypass-kontaktorn • Värmen inuti startmotorn minskar och förlusten minimeras • Alla skyddsfunktioner förblir effektiva (överhettning, överbelastning, underlastning, etc.) | • Använd knappsatsen på ett enkelt och intuitivt sätt för att justera motordata • Engelsk knappsats gör operationen enklare | ||
| Design med låg förlust |  | Bekvämare |  |
| RDS kan kontinuerligt förbättra motorns drifttillstånd genom följande sätt: • Adaptiv mjukstartskontrollteknik används för att säkerställa att motorhastighetskurvan är jämn och kontinuerlig och monotont stigande i vilket tillstånd som helst, utan hastighetsböjningspunkt • Minskar mekaniska och hydrauliska påfrestningar • Minska belastningen på kraftdistributionssystemet (spänningstopp, överström) | • RS485、Modbus-kommunikation • Övre ledningar, lätt att ansluta | ||
| Tillämplig kraft |  | ||
| • Ansök om ett brett utbud av strömförsörjning av generatorer | |||
Rak anslutning förenklar kabeldragning
Ledningar och terminaler
Modellnomenklatur
Urvalstabell
| Modell (380V) | Adaptiv motorkraft ( kW ) | jag ut (A) | Mått H*B*D (mm) | Installationsstorlek (mm) | |
| H1*W1 | Bländare | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Prestanda och konfiguration
| Elektriska egenskaper | |
| Märkdriftspänning | Trefas 380V±15% |
| Nominell driftfrekvens | 50Hz eller 60Hz (vänligen specificera innan du beställer) |
| Antal kontrollerade faser | 3 |
| Tillämplig motor | Trefas induktionsmotor för musbur/asynkronmotor |
| Startfrekvens | Beroende på belastningen rekommenderas att starta och stoppa högst 10 gånger per timme under normala förhållanden och 6 gånger under tung belastning |
| Startmetod | Spänningsramp, strömramp, strömgräns, inching, spänningsrampströmgräns, plötsligt hoppspänningsramp |
| Stoppa metod | Fritt stopp, mjukt stopp |
| Skyddsfunktion | Fasförlustskydd, överströmsskydd, överbelastningsskydd, strömobalansskydd, överhettningsskydd, start timeoutskydd, etc. |
| Miljöegenskaper | |
| Driftstemperatur | -10℃~40℃ (40℃~60℃ behöver minska kapaciteten) |
| Förvaringstemperatur | -25℃~70℃ |
| Relativ luftfuktighet | 95% ingen kondens eller dropp |
| Höjd | Under 1000m (1000~3000m behöver minska kapaciteten) |
| Kylningsmetod | Naturlig luftkylning |
| Installationsmetod | Väggmonterad |
| Annat | Ingen brandfarlig, explosiv, frätande gas, inget ledande damm eller metallpulver |
| Standarder och certifiering | |
| Genomförandestandarder | GB/T14048.6 |
| Certifiering | CCC |
| Styrkrets egenskaper | |
| Bypass -01, 02 | 01, 02 startar och stängs efter avslutad för att styra bypass-kontaktorn. (diagram) |
| Kör utgång -03, 04, 05 | 03, 04, 05 är alla programmerbara reläutgångar, och fördröjningstiden kommer att ställas in med kod f4. Utgångsfunktionen kommer att ställas in med koden FE, och den kommer att stängas när utgången är giltig. |
| Felutgång -06, 07, 08 | 06, 07, 08 är programmerbara felreläutgångar, de kommer att stängas när ett fel uppstår eller strömmen är avstängd och de kommer att öppnas när strömmen är på. |
| Analog utgång -09, 10 | 09, 10 kan mäta aktuell information som ändras med belastningen. 400 % uteffekt 4 ~ 20mA kalibreringsvärde, beräkningsformel: D = 400/16(1x-4). lx är det faktiska mätvärdet (mA). Motorström (%). |
| Omedelbart stopp inmatning -11 | 11 och gemensam frånkoppling kommer att stoppa motorn omedelbart (eller ansluta andra normala stängningspunkter i serie. |
| Soft stop-ingång -12 | 12 och vanlig frånkoppling gör att motorn mjukstoppar (eller fritt stopp) |
| Börja skriva -13 | 13 och vanlig stängning gör att motorn går |
| Vanligt -14, 15 | Vanligt terminal for input signal |
| RS485 -16, 17, 18 | RS485 kommunikationsterminal, anslut flera mjukstartare 16 är kommunikation, jordning |
| PE -19 | Jordningsterminal |
