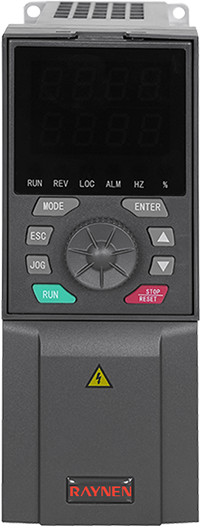

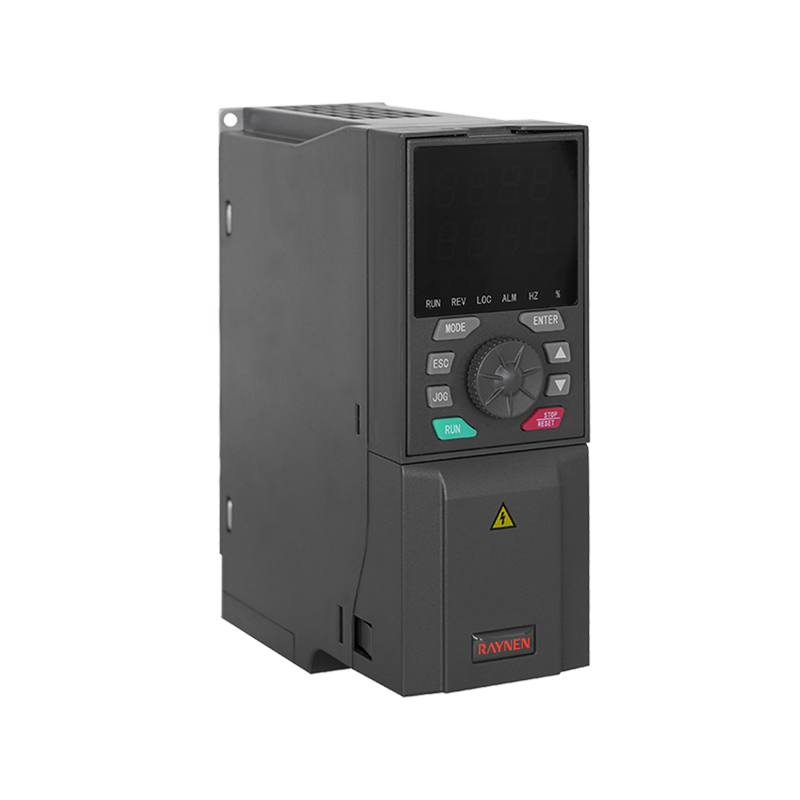

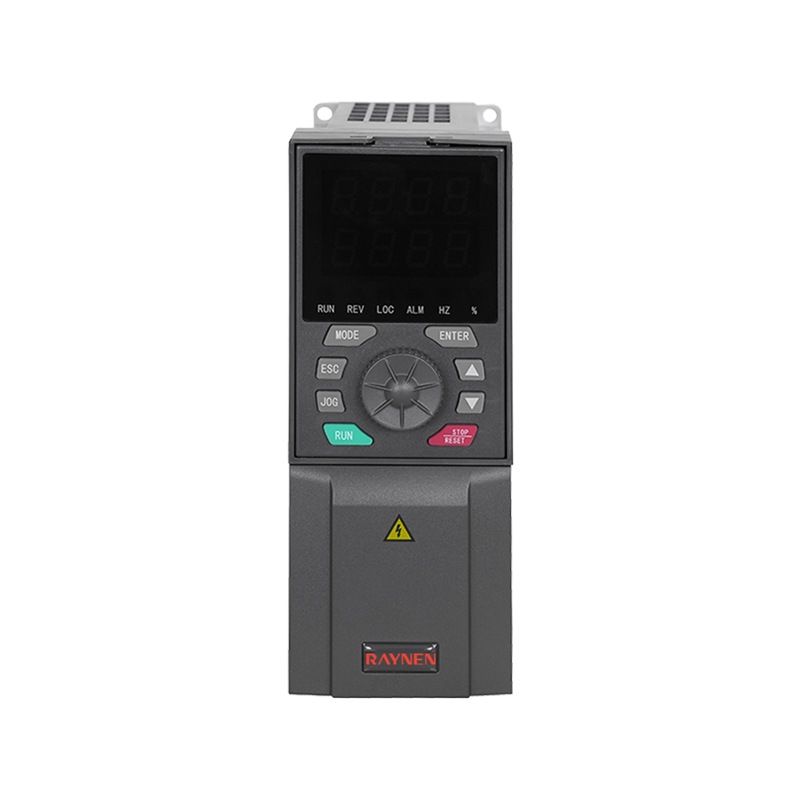

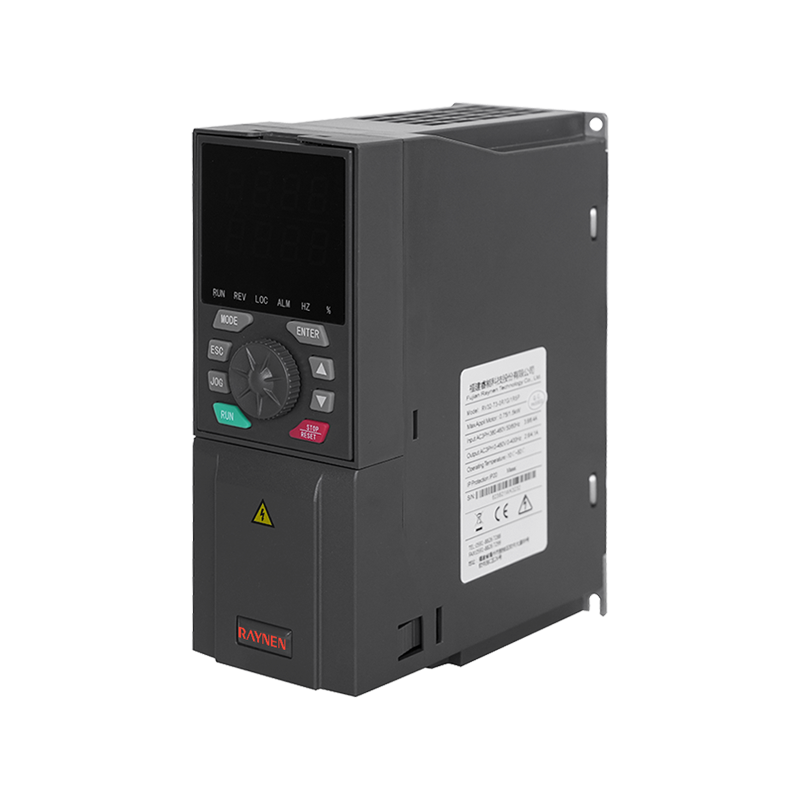

Produktsammanfattning
Förnuft och enkelhet

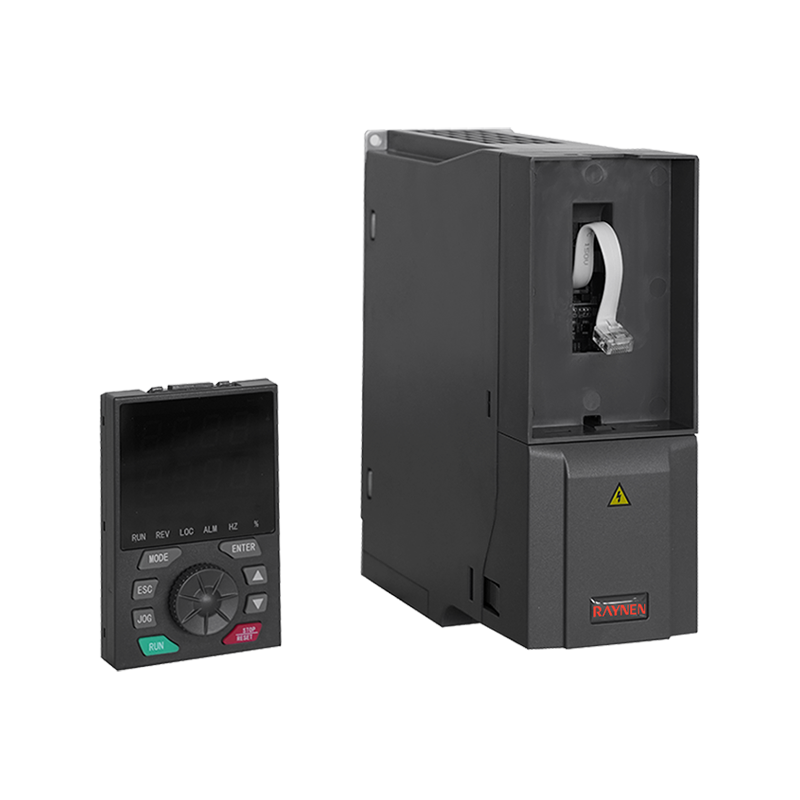

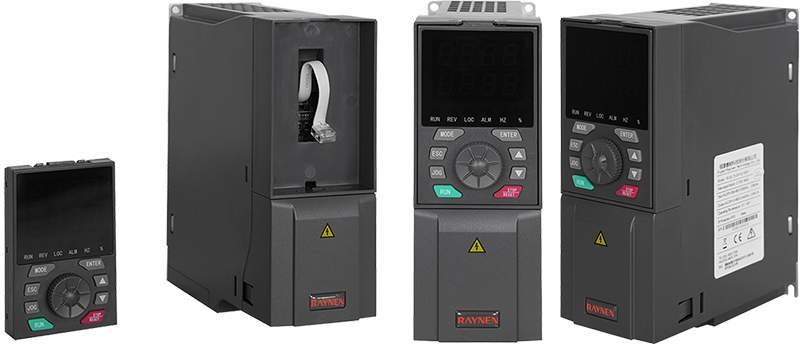

| | Externt tangentbord stöder dubbla rader | | Fyra lager kretskortsdesign, tre gånger skyddsfärgsprutning |
| | Helautomatisk färdig produkttestning med belastning | | Dubbel CPU gör det mer stabilt |
| | Rak och bred tandyta för värmeavledning, arbetar i hög temperatur | | Åldras vid hög temperatur på 60 grader i 48 timmar |
| Parametrisk | ||
 | Modell | RVE32-T3-0R7G/1R5P ~ RVE32-T3-3G/4P |
| Spänning | 380V | |
| P nominell (kW) | 0,75/1,5/2,2/3/4 | |
| Märk ingångsström (A) | 3,6/6,4/8,7/10,9/14 | |
| Märkutgångsström (A) | 2,6/4,1/5,5/6,9/9,5 | |
| Mått (mm) | 206*76,5*168,5 | |
| Installationsstorlek (mm) | 195*66,5 | |
Parameterinställningar

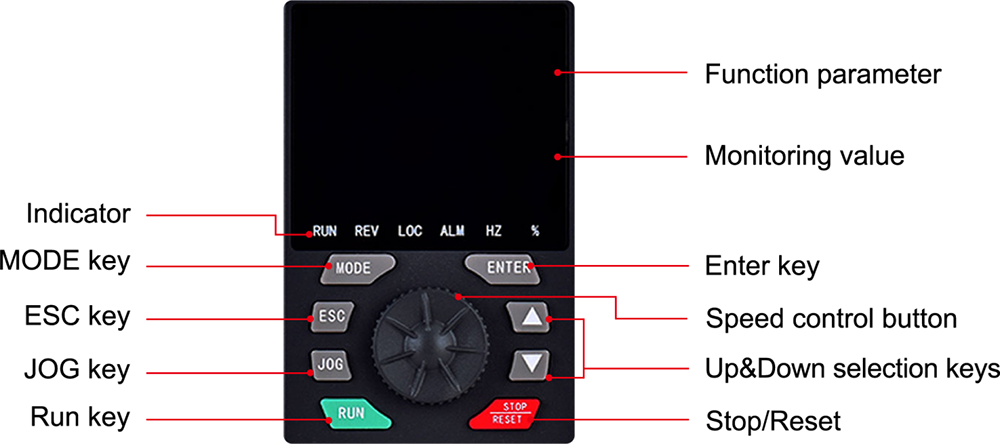

Instruktioner för manöverpanelen
Modellnomenklatur
Urvalstabell Trefas T3-typ (plastfodral)
| Inverter modell | G-typ maskin (tung last) | Maskin av P-typ (lätt belastning) | Mått (mm) | Installationsstorlek (mm) | ||||||||
| jag i (A) | jag ut (A) | P-klassad (kW) | jag i (A) | jag ut (A) | P-klassad (kW) | H | W | D | H1 | W1 | Bländare | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Anmärkningar: För 380V VFD är produkter på 37KW och lägre standardutrustade med inbyggd bromsenhet, 45KW-185KW kan utrustas med inbyggd bromsenhet, 200-800kW kan utrustas med extern bromsenhet.
Prestanda och konfiguration
| Grundläggande applikationsfunktioner | |
| Lågfrekvent vridmomentförstärkning | Spänningsförstärkningen och vridmomentförstärkningen kan öka det lågfrekventa vridmomentet för V/F-kontroll och hastighetssensorlös vridmomentkontroll med cirka 0,1%~30,0% respektive. |
| V/F-kurva | Linjär typ, flerpunktstyp |
| Accelerations-/retardationskurva | Linjär eller S-formad acceleration och retardation: tre grupper av acceleration och retardationstid: acceleration och retardation tidsintervall: 0-3200s |
| Automatisk spänningsreglering (AVR) | När nätspänningen ändras kan den automatiskt hålla utspänningen konstant |
| Inbyggd PID | Closed-loop styrsystem som enkelt kan realisera processtyrning |
| DC-bromsning | DC-bromsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jogg kontroll | Motorn kan startas och stoppas omedelbart; jog frekvens inställningsområde: 0,0-20,0Hz; jog stop-läge: retardation/fri/DC-bromsning |
| Frekvenshoppning | Tre hoppfrekvenspunkter och motsvarande hoppfrekvensområden kan ställas in för att förhindra att omriktaren körs i detta frekvensband |
| Flerhastighets | Upp till 15 kan ställas in via 4 logiska ingångar = Driftsfrekvens |
| Input summering | Använd det algebraiska operationsresultatet av 2 analoga ingångar som frekvensinställning, vilket gör frekvensinställningen mer flexibel |
| Växling mellan 2 uppsättningar motorparametrar | Två uppsättningar motorparametrar kan ställas in och växlas fritt för att matcha den aktuella motorn |
| Inverterskydd | Ingångs-/utgångsfasförlustskydd, underlastdetektering, övermomentskydd, Underspänningsskydd, överspänningsskydd, överströmsskydd, överhettningsskydd, fas-till-fas kortslutningsskydd |
| Motorskydd | Termiskt motorskydd, Motorströmgräns, Motoröverbelastning, Motorkortslutning |
| Elektriska egenskaper | |
| Ingångsspänning | Trefas AC, 380-480V, 50/60Hz |
| Utspänning | 0-100% ingångsspänning, 0,5Hz-400Hz |
| Kontrollläge | Konstant vridmoment V/F, kvadratisk belastning V/F, sensorlös vektorkontroll, energisparläge |
| Växlingsfrekvens | 1,5 kHz-12 kHz Funktionen för automatisk justering av växlingsfrekvens kan ställas in: när temperaturen stiger sänks växlingsfrekvensen automatiskt När temperaturen återgår till det normala återgår växlingsfrekvensen till utgångsvärdet |
| Överströmsförmåga | 150 % märkutgångsström 60s, 200 % märkutgångsström 2s |
| Styrsignal | ||
| Frekvensinställningssignal | Integrerad manöverpanel | Membranbrytare (knapp), hastighetsratt (potentiometer) |
| Extern signal | UPP/NER-inställning, analog ingång, multihastighet, extern panel, seriell kommunikation | |
| Start & stopp styrsignal | Integrerad manöverpanel | RUN, STOP-knappar |
| Extern signal | Logisk ingångsterminal, extern panel, seriell kommunikation | |

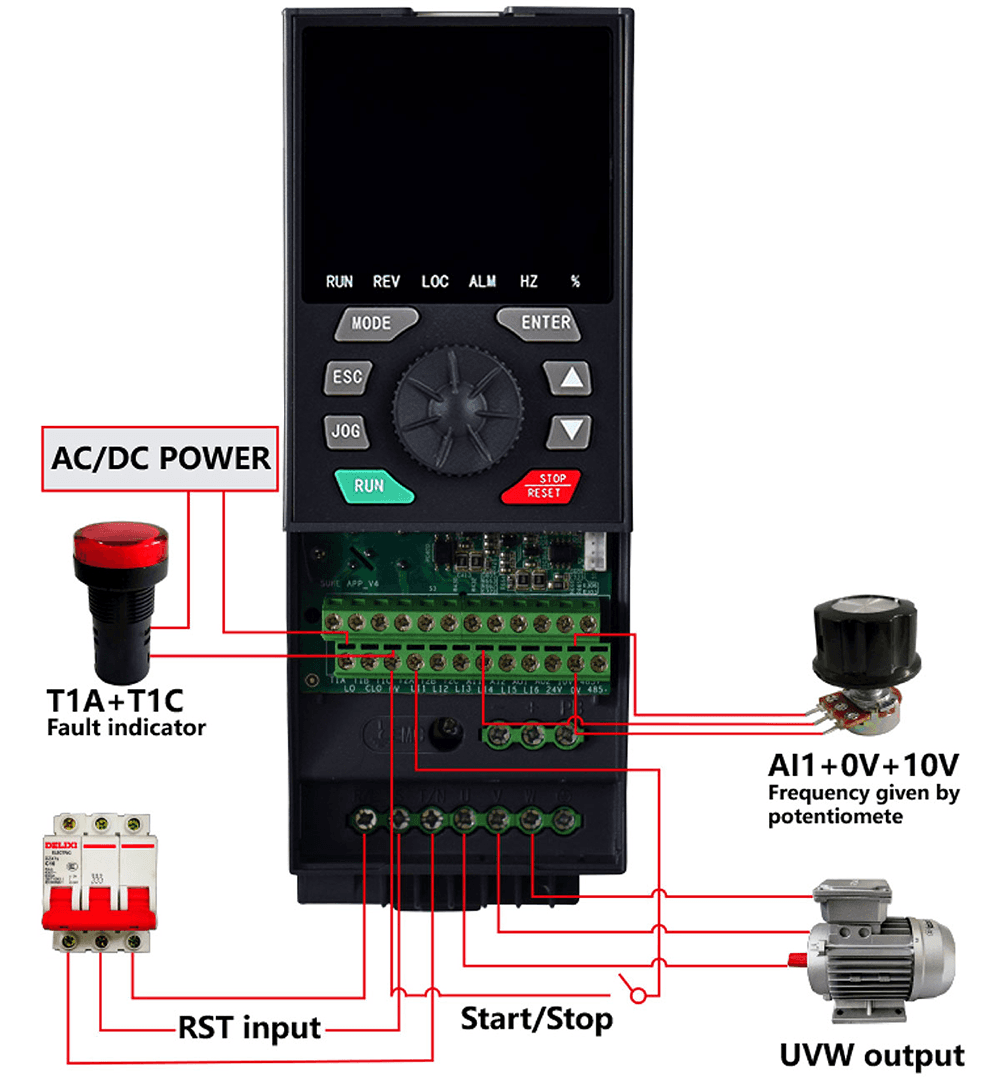

| Styrkrets egenskaper | ||
| Intern strömförsörjning tillgänglig | 10V 24V | 10VDC±5%, maximal ström 10mA, för referenspotentiometer 24VDC±5%, maximal ström 100mA, för logisk ingångsport |
| Analog ingång | AI1 | Spänning analog ingång: 0-5VDC, eller 0-10VDC, impedansen är 30k Aktuell analog ingång: 0/4-20mADC, impedansen är 250Ω Upplösning: 10-bitars A/D-konvertering Fabriksinställning: 0-5VDC spänningsingång |
| AI2 | Spänningsanalog ingång: 0-10VDC, eller PTC-probingång Upplösning: 10-bitars A/D-konvertering | |
| Logisk ingång | LI1-LI8 | 0-24VDC strömförsörjning Positiv logik (källa) och negativ logik (sink) är valfria, och fabriksinställningen är negativ logik Framåt, bakåt, kör, felåterställning, flerhastighetsfunktioner och andra 69 funktioner är valfria Produkter under 15kW (inklusive) har endast LI1-LI6 |
| AI1, AI2 Tvingad giltig inmatning | I växelriktare under 15kW (inklusive) kan AI1 och AI2 ställas in som logiska ingångar. F309 och F310 är tvingade giltiga ingångar, och deras konfigurationsfunktioner är alltid giltiga under påslag. | |
| Analog utgång | AO1, AO2 | Spännings analog utgång: 0-10VDC, minsta belastningsimpedans är 470Ω Aktuell analog utgång: 0/4-20mA, maximal belastningsimpedans är 700Ω Upplösning: 8 bitar Utgångsfrekvens, utström, hastighetsinställning, seriell utdata och andra funktioner är valfria |
| Logisk utgång | LO, CLO | Öppen kollektor, maxström 100mA, maxspänning 30VDC Logisk utgång eller pulsutgång valfri, fabriksinställningen är logisk utgång Utgångsfrekvens, utgångsström, hastighetsinställning, seriell utgångsdata och andra utgångsfunktioner är valfria |
| Reläutgång | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt öppet, T1B normalt stängt, T1C gemensam punkt T2A normalt öppet, T2B normalt stängt, T2C gemensam punkt Kontaktkapacitet: 5A@250VAC, 5A@30VDC Fel, larm, inställd frekvens ankomst och andra funktioner är valfria T1A förinställs till fel, T2A förinställs till drift |
| Seriell kommunikation | MODBUS-RTU, 2-tråds RS-485, terminalgränssnitt | |
| Elektriska egenskaper | |
| AC Drive-skydd | Ingångsfasförlustskydd, Utgångsfasförlustskydd, Underlastdetektering, Övermomentskydd, Underspänningsskydd, Överspänningsskydd, Överströmsskydd, Överhettningsskydd, Fas-kortslutningsskydd |
| Motorskydd | Termiskt motorskydd, Motorströmbegränsning, Motoröverbelastning, Motorkortslutning |
| Elektriska egenskaper | |||
| Skyddsnivå | IP20 | Luftfuktighet i omgivningen | 95 % ingen kondens eller vattenansamling |
| Arbets-/förvaringstemperatur | -10~40°C/-20~60°C | Höjd | Under 1000m |
| Kylningsmetod | Forcerad luftkylning | Installationsplats | Inomhus |
