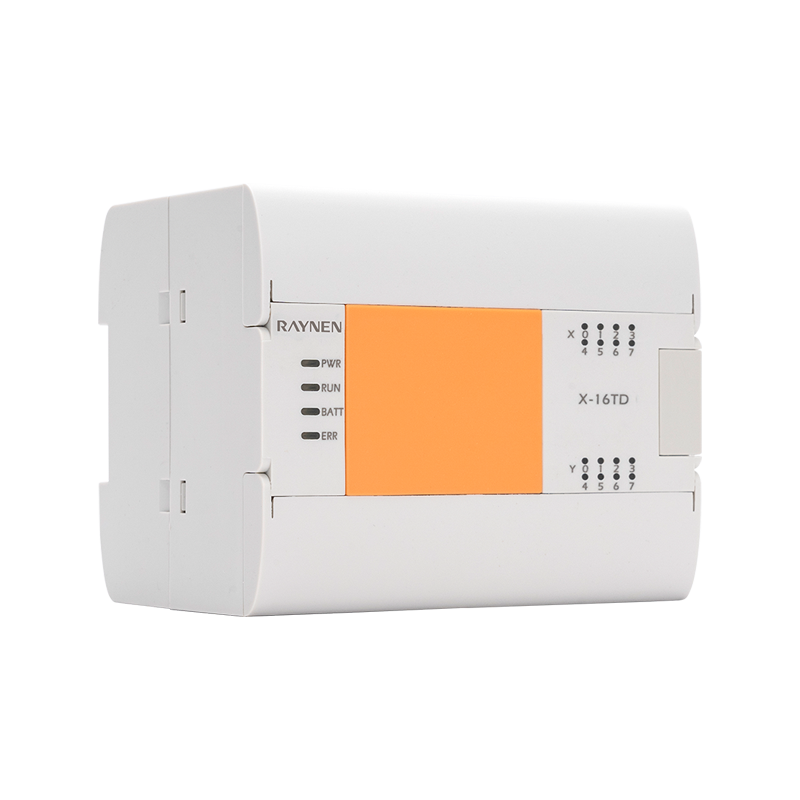

X Relä programmerbar logisk styrenhet

• Med effektiv databehandling, tre höghastighetsräkningar och andra funktioner

• Realtidsklocka, energidata sparas permanent

• Stöd ett BD-kort och utöka max upp till 7 moduler

Gränssnitt

Ingång/utgång

Expansionskort

BD tavla

Integrerad nätverksport RS232/485

3-vägs höghastighetsräknare

Utökade Max 7 moduler

Stöd 1 BD-kort

Objekt

Effektspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Strömförbrukning

10W

12W

12W

113W

14W

Arbetsspänning

Minsta värde

100VAC

Mellanvärde

220VAC

Maximalt värde

240VAC

Begränsa ingångsspänningen

AC 85V~AC100V, AC 240V~AC264V

Tillåt omedelbar strömavbrottstid

För tillfälliga strömavbrott under 5 ms kommer driften att fortsätta

Strömsäkring

60V 2A

Impulsström

12A, 0,5ms under/28,8V DC

DC24V given ström

300mA under

DC5V inbyggd ström

800mA under

Objekt

Effektspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Inmatat nummer

8

14

16

24

36

Höghastighetsräknare

enfas 200KHz [3 st]; AB fas 100KHz [3 st]

Ingångstyp

PNP/NPN

Ingångssignalens spänning

DC-källa: DC20,4V~28,8V

Ingångsimpedans

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ovan

-

5,6K

På ingångsinduktansström

X0-X5

5mA ovanför

X6-X7

4mA

5mA ovanför

X10 ovan

-

4 mA ovan

AV Ingångsinduktansström

1mA ovan

Ingångssvarstid

＜4,5 ms

Ingångssignal form

Ingen spänningskontaktingång

Sänkingång: NPN transistor med öppen kollektor

Källingång: PNP transistor med öppen kollektor

Isolering av ingångsslingor

Optokopplar isolering

Visning av inmatningsåtgärder

Lysdioden på panelen tänds när optokopplaren drivs

Objekt

Effektspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Utgångsnummer

8

10

16

16

24

Utgångstyp

Torr kontakt

Märkspänning

220VAC

Spänningsområde

5~30VDC 5~250VAC

Överspänningsström (max)

5A 4s 10 % arbetscykel

Märkström per punkt (max)

2A

Lampbelastning [max]

30W DC/200W AC

Svarstid (24V, 2K belastning)

10 ms

på-motstånd [anslutningspunkt]

0,22 (Max när ny)

Pulsfrekvens [Max]

1 HZ

Mekanisk livscykel

10000000 (Ingen belastning)

Kontakta livet

100 000 (Nominell belastning)

sköld

500m (normal utgång)

avskärma

150m (normal utgång)

Namn

Innehåll

Mjuk komponent typ

Innehåll

X

256 poäng

Bitelement

X0~X377

Y

256 poäng

Bitelement

Y0~Y377

M

7680 poäng

Bitelement

M0~M7679

SM

512 poäng

Bitelement

SM8000~SM8511

S

4096 poäng

Bitelement

S0~S4095

V

8 poäng

Ordelement

V0~V7

Z

8 poäng

Ordelement

Z0~Z7

T

512 poäng

Ordelement

T0~T511

C

200 poäng

16 bitars ordelement

C0~C199

C(32 bitar)

56 poäng

32-bitars ordelement

C200~C255

D

8000 poäng

Ordelement

D0~D7999

SD

512 poäng

Ordelement

SD8000~SD8511

R

32768 poäng

Ordelement

R0~R32767

Ingångsavbrott

8 poäng

I00*~I07*

Timeravbrott

3 poäng

I6**~I8**

Motavbrott

6 poäng

I010~I060

Masterkontroll med kapsling

8 poäng

N0~N7

Pekare P

4096 poäng

P0~P4095

Konstant K

16-bitars intervall: -32768~ 32767

32 bit ringde

-2147483648~ 2147483647

Konstant H

16-bitars intervall: 0~FFFF

32 bit ringdee: 0~FFFFFFFF

Verkligt tal (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Teckensträng

Ett halvhörnstecken inramat av " " , med maximalt 32 tecken

Ingång

Distribution

Enfas enfasräknare

AB Fasräknare

AB Fasräknare

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
