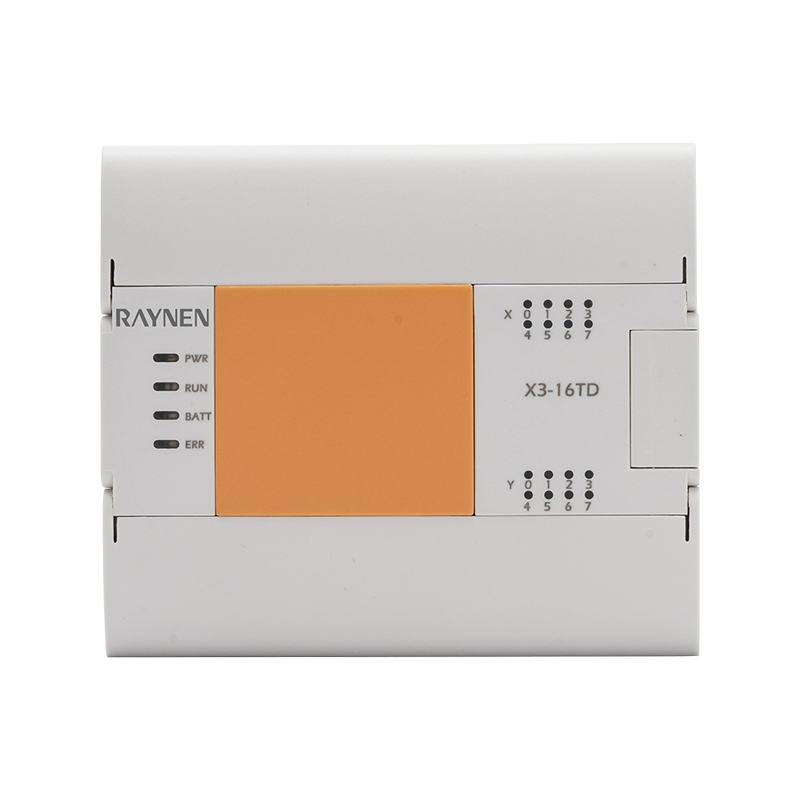

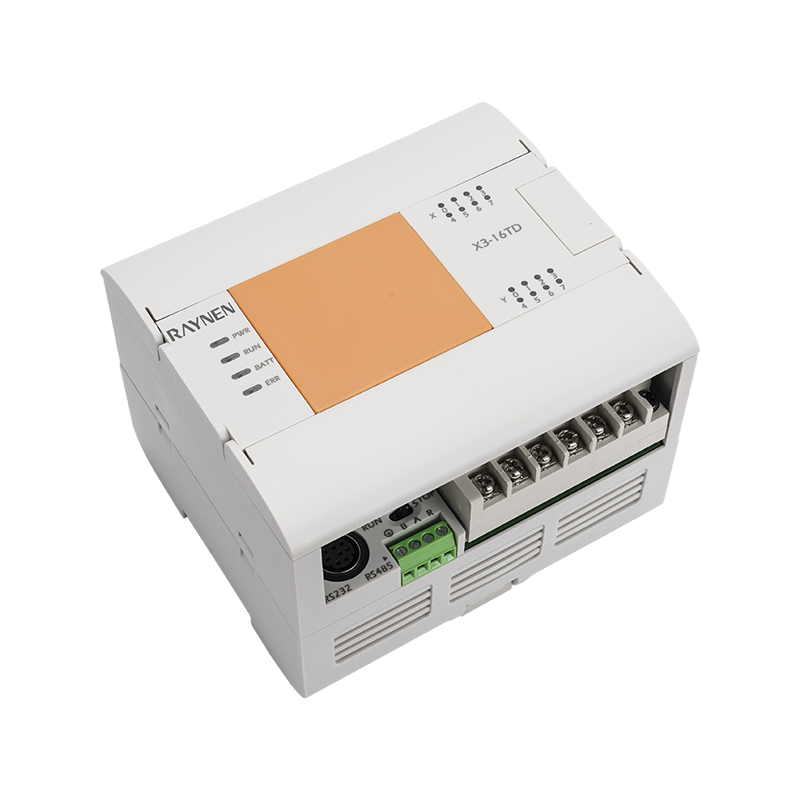

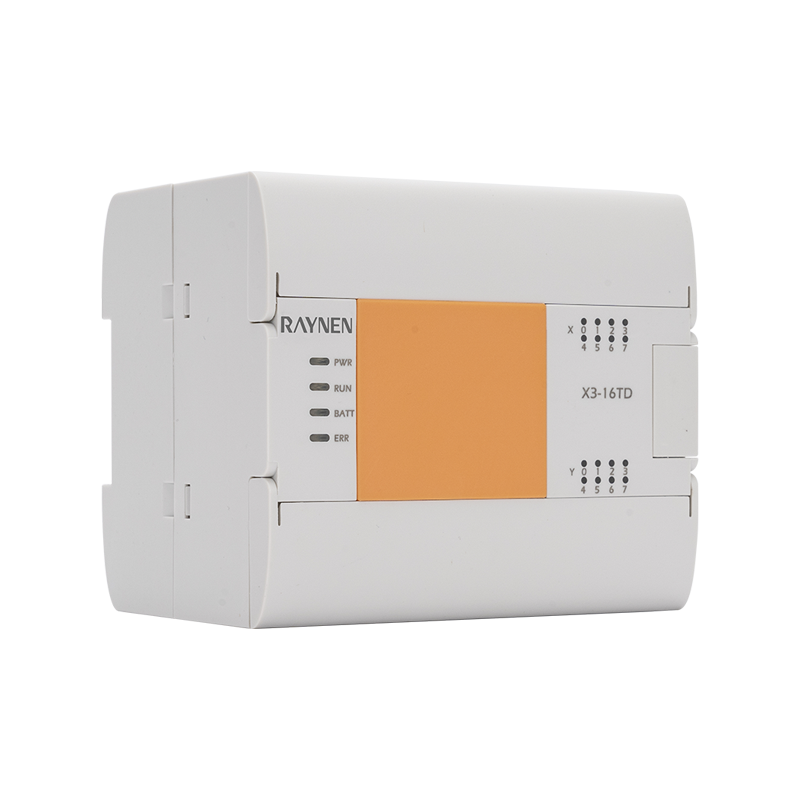

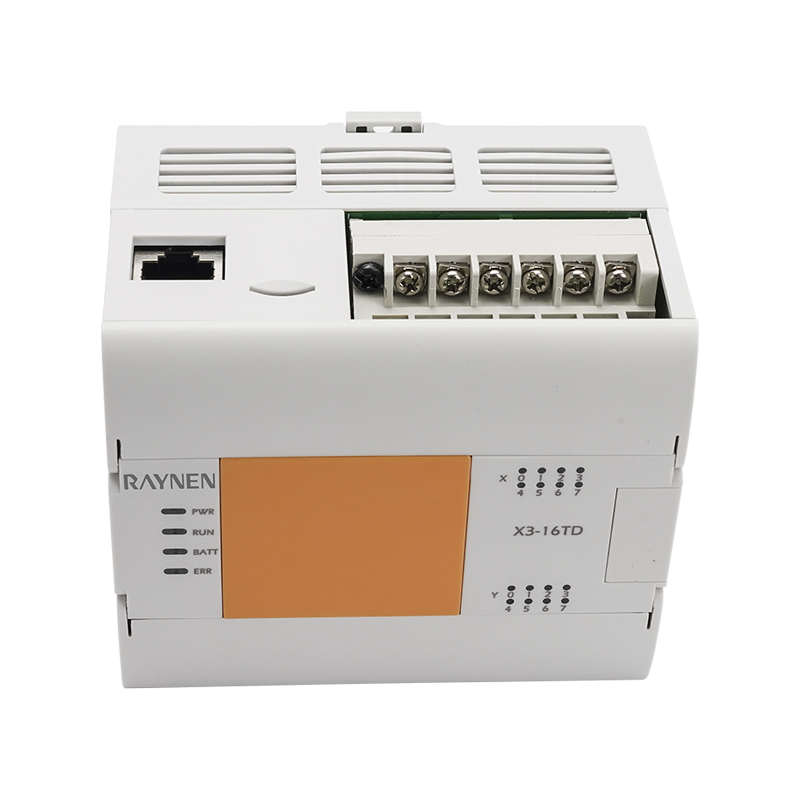

Produktsammanfattning
| | • Med 2-6-axlig höghastighetspulsutgång, höghastighetsräkning, linjär interpolation och båginterpolation och andra rörelsekontrollfunktioner; • Realtidsklocka, strömdata sparas permanent; • Max 7 moduler kan utökas. |
Fördel
| | | | |
| Gränssnitt | Ingång/utgång | Expansionskort | BD tavla |
| Integrerad nätverksport RS232/485 | 3-8 kanals höghastighetsräknare 2-6 axlig 200K höghastighetspuls | Utökade Max 7 moduler | Stöd 1 BD-kort |
Modellnomenklatur

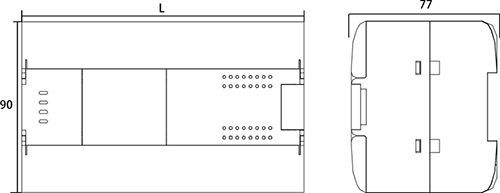

Produktstorlek (enhet: mm)
| |
|
Parameter
| Objekt | Effektspecifikationer | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Strömförbrukning | 10W | 12W | 12W | 13W | 14W |
| Strömspänning | DC24V | ||||
| Spänningsområde | DC 20,4~28,8V | ||||
| Tillåt omedelbar strömavbrottstid | För tillfälliga strömavbrott under 5 ms kommer driften att fortsätta | ||||
| Strömsäkring | 60V 2A | ||||
| Impulsström | 12A, 0,5ms under/28,8V DC | ||||
| DC24V given ström | 300mA under | ||||
| DC5V inbyggd ström | 800mA under | ||||
| Objekt | Effektspecifikationer | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Inmatat nummer | 8 | 14 | 16 | 24 | 36 | |
| Höghastighetsnummer | Enfas 200KHz [3 st] AB fas 100KHz[3 st] | Enfas 200KHz[4 st], AB fas 100KHz[4 st] | Enfas 200KHz [8 st] AB fas 100KHz[4 st] | |||
| Ingångstyp | Diskbänkstyp/källatyp | |||||
| Ingångssignalens spänning | DC-källa: DC20,4V~28,8V | |||||
| Ingångsimpedans | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 ovan | - | 5,6K | ||||
| På ingångsinduktansström | X0-X5 | 5mA ovanför | ||||
| X6-X7 | 4mA | 5mA ovanför | ||||
| X10 ovan | - | 4mA ovan | ||||
| AV Ingångsinduktansström | 1mA ovan | |||||
| Ingångssvarstid | ＜4,5 ms | |||||
| Ingångssignal form | Ingen spänningskontaktingång | |||||
| Sänkingång: NPN transistor med öppen kollektor | ||||||
| Källingång: PNP transistor med öppen kollektor | ||||||
| Isolering av ingångsslingor | Optokopplar isolering | |||||
| Visning av inmatningsåtgärder | Lysdioden på panelen tänds när optokopplaren drivs | |||||
| Objekt | Effektspecifikationer | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Utgångsnummer | 8 | 10 | 16 | 16 | 24 | |
| Pulsfrekvens (max) | Enkelslut 2 axel 200K | Enkeländad 4-axlig 200K | Enkelslut 6 axel 200K | |||
| Utgångstyp | Transistor/drain-utgång | |||||
| Extern strömförsörjning | DC5~30V | |||||
| Max belastning | Resistiv belastning | 0,5A/väg | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampbelastning | 5W/DC24V | |||||
| Mellanlast | 5mA (DC5~24V) | |||||
| Svarstid | AV→PÅ | Hög hastighet: 5μs under/10mA över (DC5 ~24V) | ||||
| Vanligt: 0,2ms under/200mAabove (DC24V) | ||||||
| PÅ→AV | Hög hastighet: 5μs under/10mA över (DC5 ~24V) | |||||
| Vanligt: 0,2ms under/200mAabove (DC24V) | ||||||
| Slingisolering | Optokopplar isolering | |||||
| Visning av utgångsåtgärder | Lysdioden på panelen tänds när optokopplaren drivs | |||||
Programvarukomponentresurser
| Objekt | Prestanda | |
| Ingångsrelä X | 256 poäng | X0~X377 |
| Utgångsrelä Y | 256 poäng | Y0~Y377 |
| Hjälprelä M | 7680 poäng | M0~Latch start (Ställ in området för strömavstängning) |
| Spärrstart~spärrslut (Ställ in strömhållare, Max M1023) | ||
| Spärrände ~M7679 (fast strömhållare) | ||
| Speciellt hjälprelä SM | 512 poäng | SM8000~SM8511 |
| Statusrelä S | 4096 poäng | S0~S4095 |
| timer T | 200 poäng | T0~T199 (100 ms tidsbas) |
| T192~T199 (Subrutinspecialisering) | ||
| 46 poäng | T200~T245 (10ms tidsbas) | |
| 4 poäng | T246~T249(1ms Kumulativ typ) | |
| 6 poäng | T250~T255(100ms kumulativ typ) | |
| 256 poäng | T256~T511(1ms tidsbas) | |
| Räknare 16 bitar | 200 poäng | C0~C199 |
| Räknare 32 bitar | 56 poäng | C200~C234 |
| Höghastighetsräknare | - | C235~C255 |
| Dataregister D | 8000 poäng | D0~D7999 |
| Särskilt dataregister SD | 512 poäng | SD8000~SD8511 |
| Indexregister | 16 poäng | V0~V7, Z0~Z7 |
| Expansionsregister | 32768 poäng | R0~R32767 |
| Pekare | 4096 poäng | P0~P4095 |
| Avbruten | 6 poäng | I00*~I50* Ingångsavbrott |
| 3 poäng | I6**~I8** Tidsavbrott | |
| 6 poäng | I010~I060 Höghastighetsräknaravbrott | |
| Masterkontroll med kapsling | 8 poäng | N0~N7 |
| konstant K | - | 16-bitars intervall: -32768~ 32767, 32-bitars intervall: -2147483648~ 2147483647 |
| konstant H | - | 16-bitars intervall: 0~FFFF, 32-bitars intervall: 0~FFFFFFFF |
| Verkligt tal (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Teckensträng | - | Den maximala längden på ett halvhörnstecken inramat av " " är 32 tecken |
Höghastighetsräknare
| Ingång Distribution | Enfas enfasräknare | AB Fasräknare | AB Fasräknare | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
