Produktsammanfattning
Fördel
• Snabb upp
4 gånger toppvridmoment / 7000 rpm topphastighet / 23-bitars optisk högprecisionskodare / 30 % lägre temperaturökning
• Ökad säkerhet
Integrerad höljesdesign / IP67 skyddsnivå
• Lätt att använda
20 % kortare flygkroppslängd

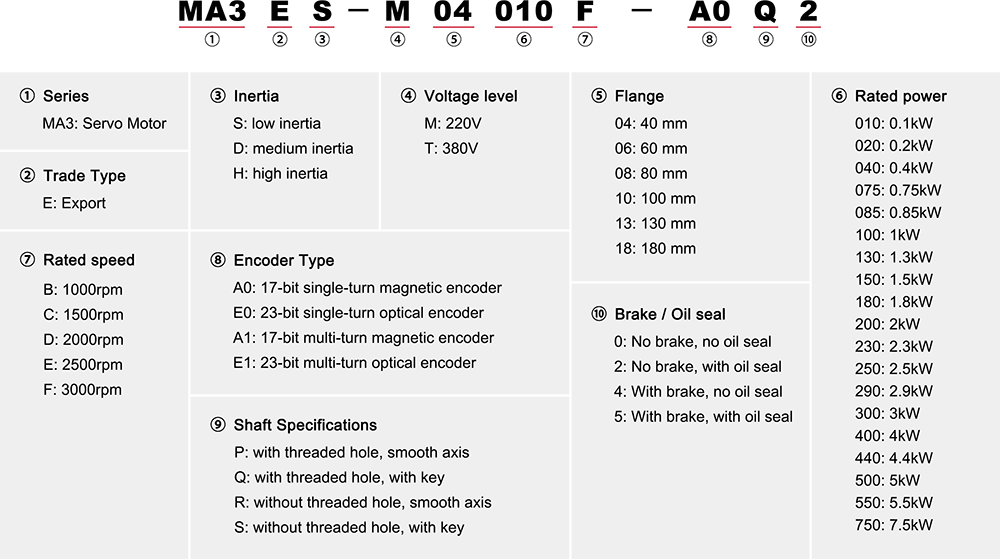

Modellnomenklatur
Parameter
| MA3-serien servomotorer - 60 fläns* | |
| Objekt | Motorparametrar |
| Motormodell | MA3ED-M06040F- □□□□ |
| Tröghetsnivå | Medium |
| Spänning (V) | 220 |
| Fläns (mm) | 60 |
| Kabeltyp | Terminaltyp |
| P-klassad (kW) | 0.4 |
| Nominellt vridmoment (N·m) | 1.27 |
| Momentant maximalt vridmoment (N·m) | 5.08 |
| Märkström (Arms) | 2.5 |
| Momentan maximal ström (Arms) | 10.1 |
| Nominell hastighet (rpm) | 3000 |
| Maxhastighet (rpm) | 7000 |
| Tröghetsmoment (kg·cm2) | 0,54 (0,55) |

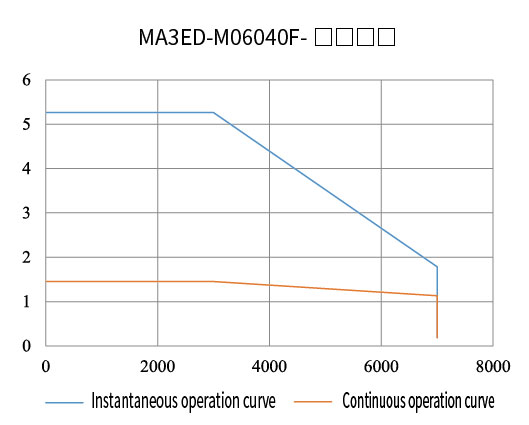

| T-N kurva (Y-axel: vridmoment N·m) (X-axel: hastighet rpm) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

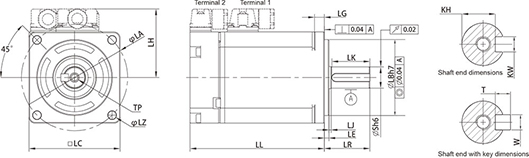

| Utan broms | |

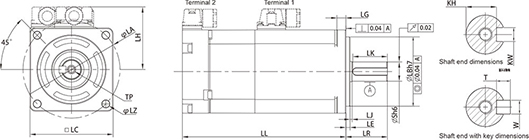

| Med broms | |
*För detaljer om andra modellparametrar, se valmanualen eller kontakta kundtjänst.
