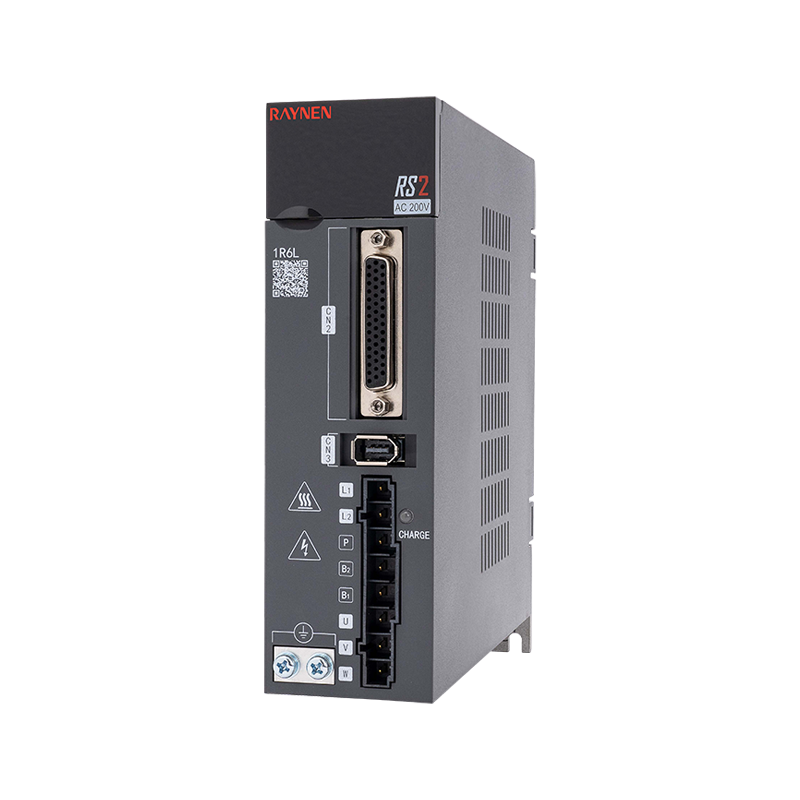

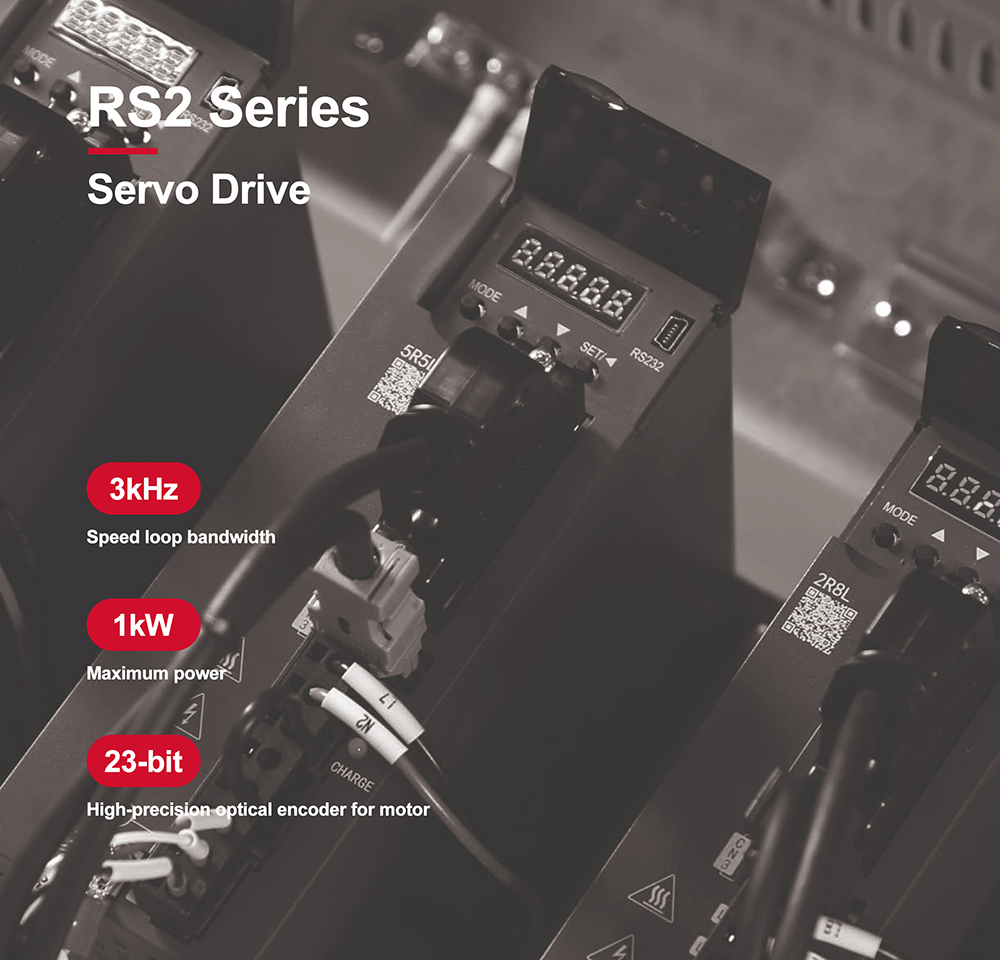

RS2 Servo Drive

Storlek A

Storlek B

Nej.

Namn

Nej.

Namn

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Broms

6

Broms

7

U, V, W

7

U, V, W

8

Jordskruv

8

Jordskruv

9

AVGIFT

9

AVGIFT

10

CN4/CN5

10

CN4/CN5

Beskrivning:

① -: Digitalskärm med sju segment

②mini USB: RS232-gränssnitt, ansluten till PC

③CN2: Ut-/ingångssignalkontakt, ansluten till programmerbar styrenhet (PLC) eller styr-I/O

④CN3: Kodargränssnitt, anslutet till kodaren på servomotorn

⑤L1, L2: Huvudkretsströmförsörjning, ansluten till enfasströmförsörjning (200~240VAC, 50/60Hz strömförsörjning)

⑥Broms: Använd externt bromsmotstånd

⑦U, V, W: Servodrivenhetsutgång, ansluten till motorströmkontakt (U, V, W)

⑧Jordskruv: Anslut till kraftjord och motorjord

⑨CHARGE: Strömindikatorlampa

⑩CN4/CN5: 485 kommunikationsport

Enfas 220V-drivenhet elektriska specifikationer

Objekt

Storlek A

Storlek B

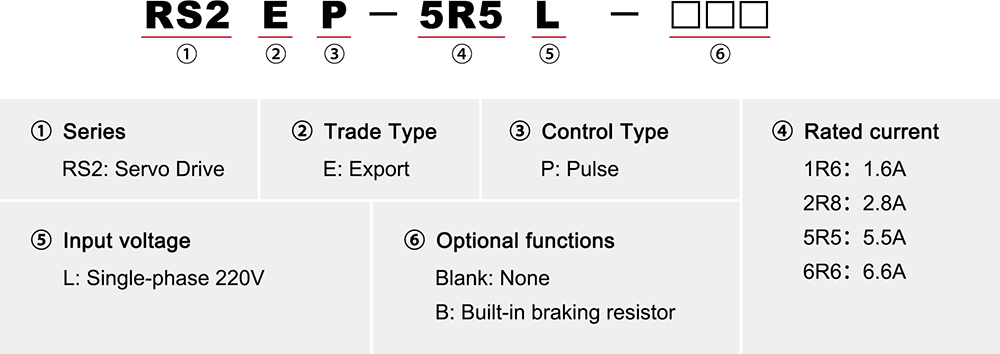

Modell

1R6L

2R8L

5R5L

6R6L

Strömförsörjningskapacitet [kVA]

0.5

1

1.7

2

Kontinuerlig utström [Arms]

1.6

2.8

5.5

6.6

Momentan maximal utström [Arms]

5.9

9.3

16.9

17

Huvudkrets

Kontinuerlig inström [Arms]

2.4

5

8.7

11

Huvudkrets power supply

Enfas 200~240VAC, -15%~10%, 50/60Hz

Kontrollslinga

Styrkrets strömförsörjning

Samlingsskena strömförsörjning, delad strömförsörjning ingång och likriktning

Effektförlust

Huvudkrets power loss [W]

30.5

41

60.8

66.2

Styrkrets strömförlust [W]

Bromsmotstånd

Broms resistor function

Valfritt

Motståndsvärde [Ω]

50

50

50

50

Kapacitet [W]

30

30

50

50

Externt lägsta tillåtna motståndsvärde [Ω]

50

45

40

40

Kylningsmetod

Naturlig kylning

Luftkylning

Överspänningsnivå

OVC III

Storlek A

Storlek B
