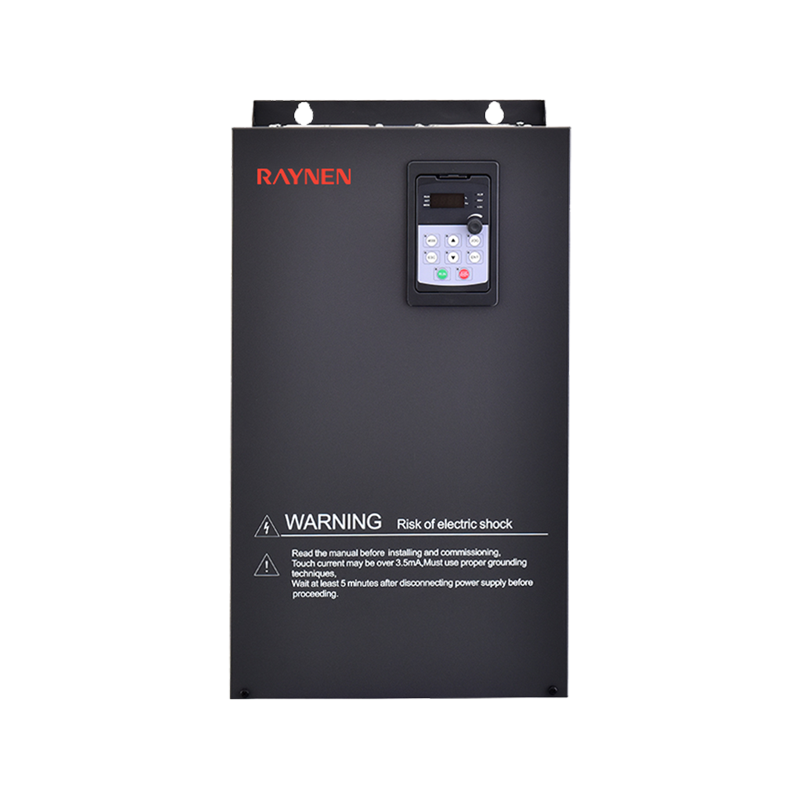

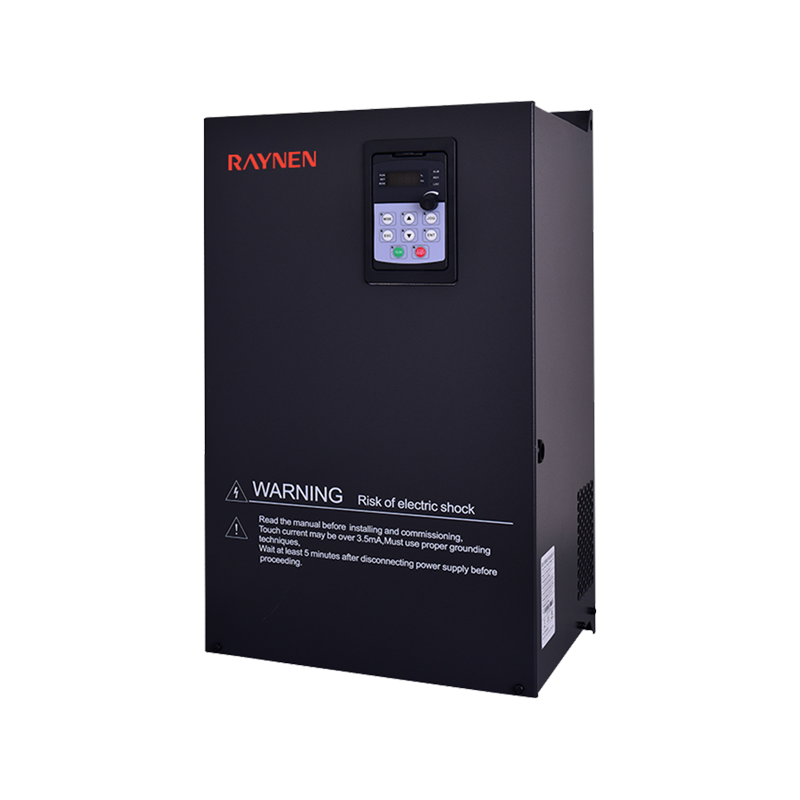

380V 45(55)kW VFD

Parametrisk

Modell

RVE21-T3-45G/55P

Spänning

380V

Märkeffekt (kW)

45/55

Märk ingångsström (A)

94/128

Märkutgångsström (A)

92/115

Mått (mm)

520*288*236

Installationsstorlek (mm)

500*200

Inverter modell

G-typ maskin (tung last)

Maskin av P-typ (lätt belastning)

Mått (mm)

Installationsstorlek (mm)

Märk ingångsström (A)

Märkutgångsström (A)

Märkeffekt (kW)

Märk ingångsström (A)

Märkutgångsström (A)

Märkeffekt(kW)

H

W

D

H1

W1

Bländare

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Inverter modell

G-typ maskin (tung last)

Maskin av P-typ (lätt belastning)

Mått (mm)

Installationsstorlek (mm)

jag i (A)

jag ut (A)

P betygsatt

(kW)

jag i (A)

jag ut (A)

P betygsatt

(kW)

H

W

D

H1

W1

Bländare

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Grundläggande applikationsfunktioner

Lågfrekvent vridmomentförstärkning

Genom spänningsförstärkning och vridmomentförstärkning kan det lågfrekventa vridmomentet för V/F-styrning och hastighetssensorlös vektorstyrning ökas med cirka 0,1%~30,0%

V/F-kurva

Linjär typ, flerpunktstyp

Accelerations-/retardationskurva

Linjär eller S-formad acceleration och retardation: tre grupper av acceleration och retardationstid: acceleration och retardation tidsintervall: 0-3200s

Automatisk spänningsreglering (AVR)

När nätspänningen ändras kan den automatiskt hålla utspänningen konstant

Inbyggd PID

Closed-loop styrsystem som enkelt kan realisera processtyrning

DC-bromsning

DC-bromsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Jogg kontroll

Motorn kan startas och stoppas omedelbart; jog frekvens inställningsområde: 0,0-20,0Hz; jog stop-läge: retardation/fri/DC-bromsning

Frekvenshoppning

Tre hoppfrekvenspunkter och motsvarande hoppfrekvensområden kan ställas in för att förhindra att omriktaren körs i detta frekvensband

Flerhastighets

Upp till 15 kan ställas in via 4 logiska ingångar = Driftsfrekvens

Input summering

Använd det algebraiska operationsresultatet av 2 analoga ingångar som frekvensinställning, vilket gör frekvensinställningen mer flexibel

Växling mellan 2 uppsättningar motorparametrar

Två uppsättningar motorparametrar kan ställas in och växlas fritt för att matcha den aktuella motorn

Inverterskydd

Ingångs-/utgångsfasförlustskydd, underlastdetektering, övermomentskydd, Underspänningsskydd, överspänningsskydd, överströmsskydd, överhettningsskydd, fas-till-fas kortslutningsskydd

Motorskydd

Termiskt motorskydd, Motorströmgräns, Motoröverbelastning, Motorkortslutning

Elektriska egenskaper

Ingångsspänning

Trefas AC, 380-480V, 50/60Hz eller enfas AC, 200-240V, 50/60Hz

Utspänning

0-100% ingångsspänning, 0,5Hz-400Hz

Kontrollläge

Konstant vridmoment V/F, kvadratisk belastning V/F, sensorlös vektorkontroll, energisparläge

Växlingsfrekvens

1,5 kHz-12 kHz

Funktionen för automatisk justering av växlingsfrekvens kan ställas in: när temperaturen stiger sänks växlingsfrekvensen automatiskt

När temperaturen återgår till det normala återgår växlingsfrekvensen till utgångsvärdet

Överströmsförmåga

150 % märkutgångsström 60s, 200 % märkutgångsström 2s

Styrsignal

Frekvensinställningssignal

Integrerad manöverpanel

Membranbrytare (knapp), hastighetsratt (potentiometer)

Extern signal

UPP/NER-inställning, analog ingång, multihastighet, extern panel, seriell kommunikation

Start & stopp styrsignal

Integrerad manöverpanel

RUN, STOP-knappar

Extern signal

Logisk ingångsterminal, extern panel, seriell kommunikation

Styrkrets egenskaper

Intern strömförsörjning tillgänglig

10V

24V

10VDC±5%, maximal ström 10mA, för referenspotentiometer

24VDC±5%, maximal ström 100mA, för logisk ingångsport

Analog ingång

AI1

Spänning analog ingång: 0-5VDC, eller 0-10VDC, impedansen är 30k

Aktuell analog ingång: 0/4-20mADC, impedansen är 250Ω

Upplösning: 10-bitars A/D-konvertering

Fabriksinställning: 0-5VDC spänningsingång

AI2

Spänningsanalog ingång: 0-10VDC, eller PTC-probingång

Upplösning: 10-bitars A/D-konvertering

Logisk ingång

LI1-LI8

0-24VDC strömförsörjning

Positiv logik (källa) och negativ logik (sink) är valfria, och fabriksinställningen är negativ logik

Framåt, bakåt, kör, felåterställning, flerhastighetsfunktioner och andra 69 funktioner är valfria

220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har bara 6 kanaler: LI1-LI6

AI1, AI2

Tvingad giltig inmatning

I växelriktare under 11kW (inklusive) kan AI1 och AI2 ställas in som logiska ingångar. F309 och F310 är tvingade giltiga ingångar, och deras konfigurationsfunktioner är alltid giltiga under påslag.

Analog utgång

AO1, AO2

Spännings analog utgång: 0-10VDC, minsta belastningsimpedans är 470Ω

Aktuell analog utgång: 0/4-20mA, maximal belastningsimpedans är 700Ω

Upplösning: 8 bitar

Utgångsfrekvens, utström, hastighetsinställning, seriell utdata och andra funktioner är valfria

220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har endast 1 analog utgång, nämligen AO1

Logisk utgång

LO, CLO

Öppen kollektor, maxström 100mA, maxspänning 30VDC

Logisk utgång eller pulsutgång valfri, fabriksinställningen är logisk utgång

Utgångsfrekvens, utström, hastighetsinställning och andra utgångsfunktioner tillval

Reläutgång

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalt öppet, T1B normalt stängt, T1C gemensam punkt

T2A normalt öppet, T2B normalt stängt, T2C gemensam punkt

Kontaktkapacitet: 5A@250VAC, 5A@30VDC

Fel, larm, inställd frekvens ankomst och andra funktioner är valfria

T1A förinställs till fel, T2A förinställs till drift

220V 0,4kW-2,2kW och 380V 0,4kW-1,5kW produkter har endast 1 reläutgång, dvs TA TB TC

Seriell kommunikation

MODBUS-RTU, 2-tråds RS-485, terminalgränssnitt

Elektriska egenskaper

AC Drive-skydd

Ingångsfasförlustskydd, Utgångsfasförlustskydd, Underlastdetektering, Övermomentskydd, Underspänningsskydd, Överspänningsskydd, Överströmsskydd, Överhettningsskydd, Fas-kortslutningsskydd

Motorskydd

Termiskt motorskydd, Motorströmbegränsning, Motoröverbelastning, Motorkortslutning

Elektriska egenskaper

Skyddsnivå

IP20

Luftfuktighet i omgivningen

95 % ingen kondens eller vattenansamling

Arbets-/förvaringstemperatur

-10~40°C/-20~60°C

Höjd

Under 1000m

Kylningsmetod

Forcerad luftkylning

Installationsplats

Inomhus
