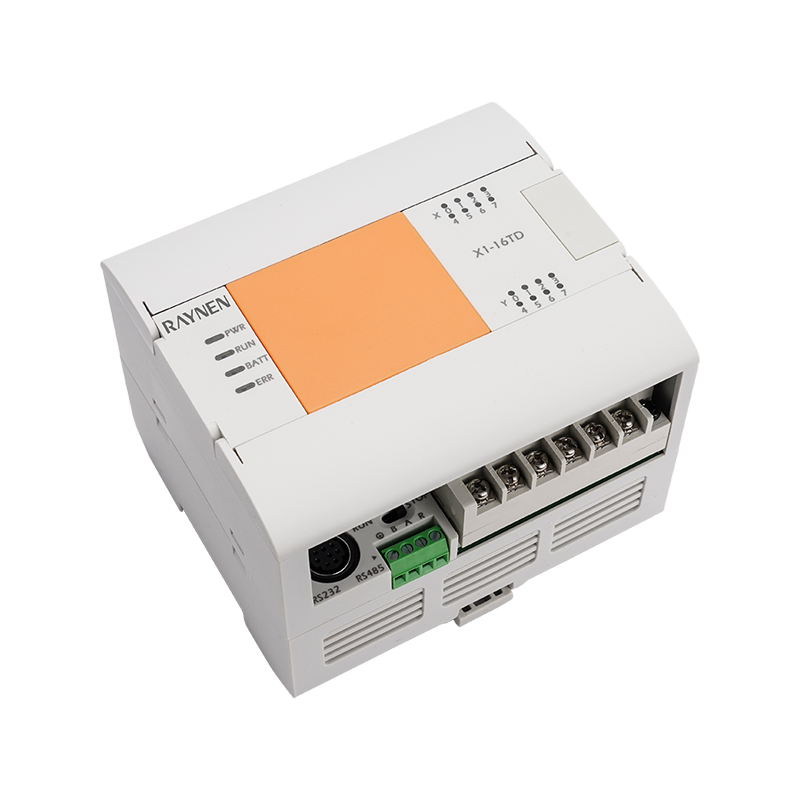

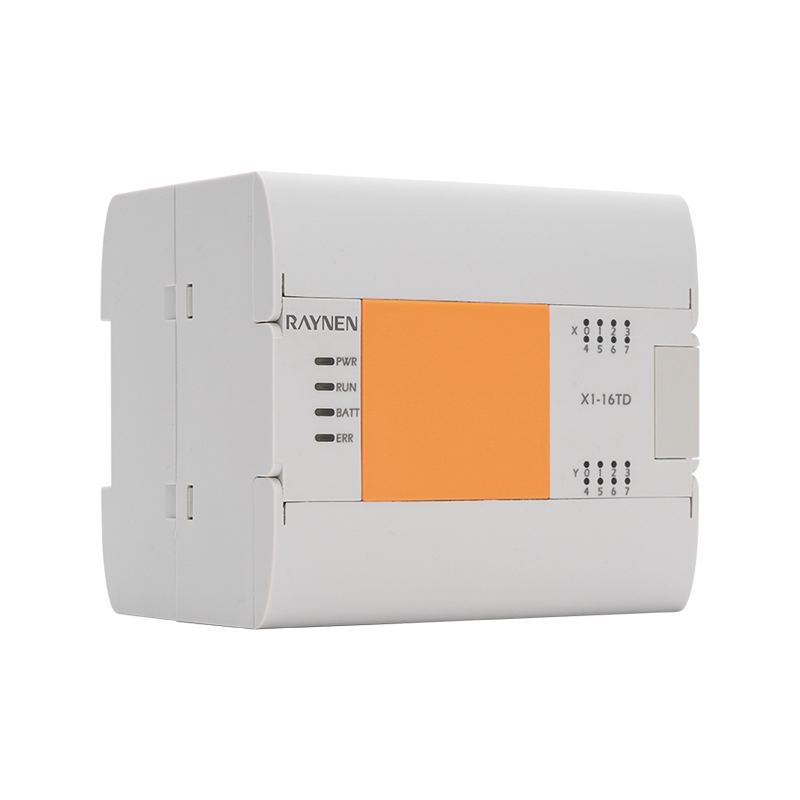

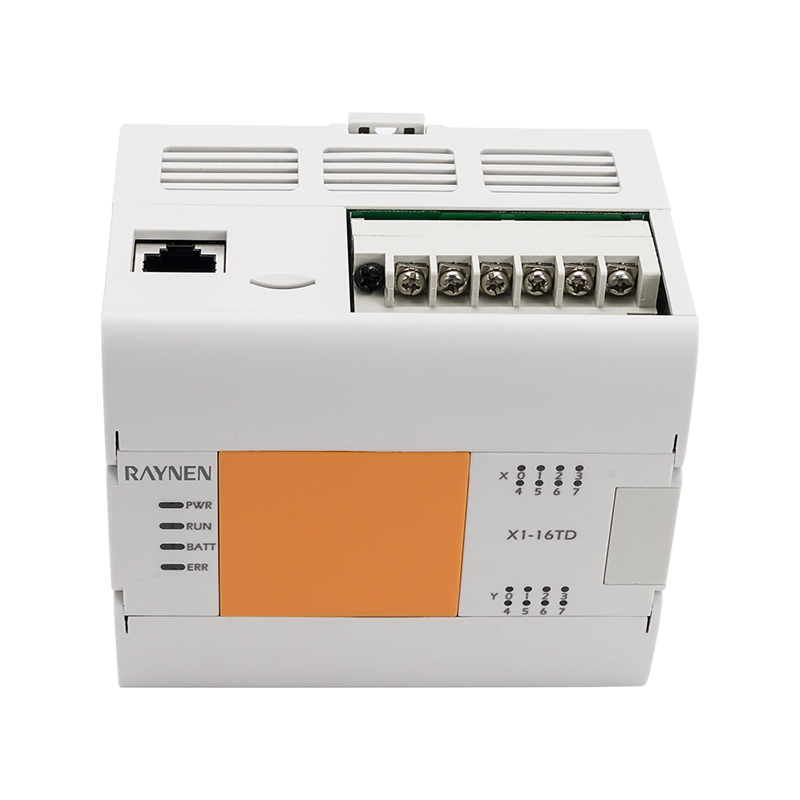

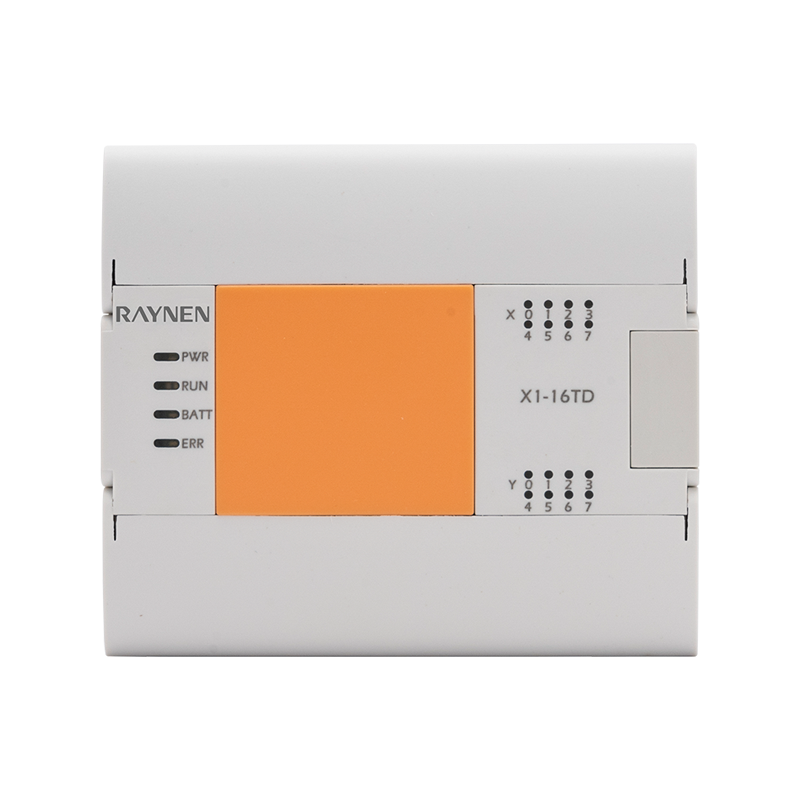

Produktsammanfattning
|
| • Med enkla rörelsekontrollfunktioner som pulsutgång och höghastighetsräkning • Med höghastighetsräkning, 3-axlig 100 kHz höghastighetspulsutgång och andra rörelsekontrollfunktioner (tillval) • Realtidsklocka, avstängd data permanent lagring • Stöder ett BD-kort |
Fördel
| | | |
| Gränssnitt | Ingång/utgång | BD tavla |
| Integrerad nätverksport RS232/485 | 2-kanals höghastighetsräknare 2-axlig 60K höghastighetspuls 3-axlig 100kHz höghastighetspuls (tillval) | Stöd 1 BD-kort |

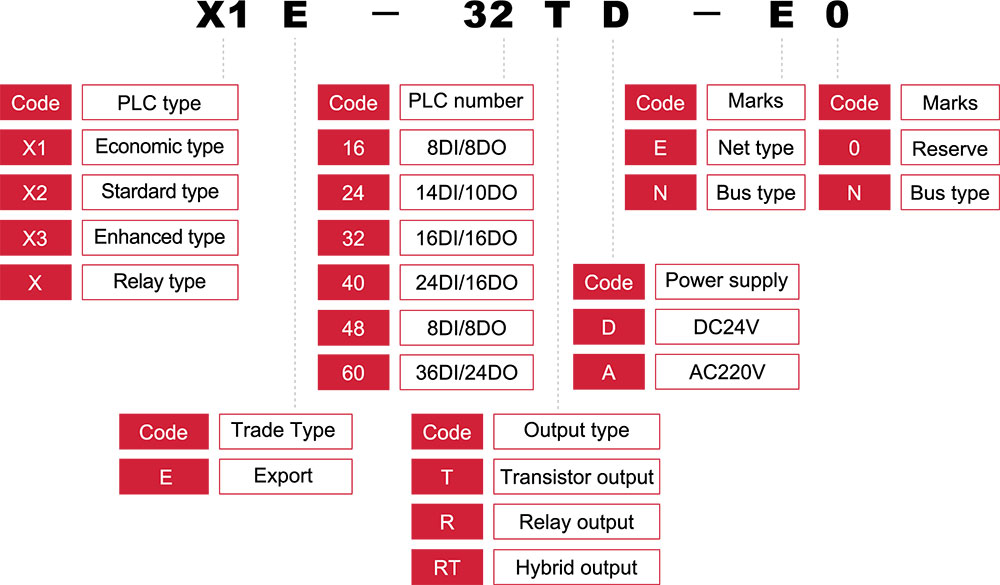

Modellnomenklatur

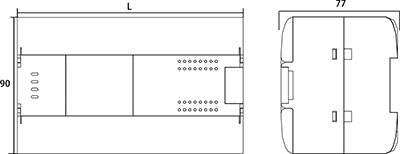

Produktstorlek (enhet: mm)
 |
|
Parameter
| Objekt | Effektspecifikationer | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Strömförbrukning | 6W | 7W | 8W | 9W | 11W |
| Strömförsörjningsspänning | DC24V | ||||
| Strömförsörjningsspänning range | DC20,4~28,8V | ||||
| Tillåts omedelbart tid för strömavbrott | För tillfälliga strömavbrott under 5 ms kommer driften att fortsätta | ||||
| Strömförsörjningssäkring | 60V 2A | ||||
| Överspänningsström | 12A, 0,5ms under/28,8V DC | ||||
| DC24V strömförsörjning | Under 300mA | ||||
| Arbetsmiljötemperatur | -10℃~60℃ (horisontell installation), -10℃~50°℃ (vertikal installation) | ||||
| Transportmiljötemperatur | -20℃~80°C | ||||
| Omgivande relativ luftfuktighet | 5~95%, icke-kondenserande (RH nivå 2, överensstämmer med lEC61131-2) | ||||
| Skyddsnivå | IP20 | ||||
| Elektromagnetisk kompatibilitet | Brusdämpning, överensstämmer med EC61000-6-2 | ||||
| Mekanisk nivå (vibration) | IEC60068, del 2-6/10 upp 58 Hz | ||||
| Tål spänning | AC1,5kV 1 min, mellan varje terminal och jordterminalen | ||||
| AC500V 1 min, mellan varje terminal och jordterminalen | |||||
| Isolationsmotstånd | Efter mätning med en DC500V isolationsresistansmätare är det mer än 5MΩ mellan varje terminal och jordterminalen | ||||
| Jordning | Typ D-jordning (jordresistans: mindre än 100Ω), tillåt inte gemensam jordning med starkströmssystemet | ||||
| Användningsmiljö | Ingen frätande, brandfarlig gas, ledande damm (damm) är inte allvarligt | ||||
| Användningshöjd | 2000M under (Kan inte användas i en miljö med tryck till över atmosfärstryck, annars kan det inträffa) | ||||
| Objekt | Effektspecifikationer | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Inmatat nummer | 8 | 14 | 16 | 24 | 36 | |
| Höghastighetsnummer | signalfas 60KHz (2-vägs) AB-fas 30KHz (1-vägs) | |||||
| Anslutningstyp för ingång | Avtagbar plint (M3-skruv) | |||||
| Ingångstyp | Diskbänkstyp/källa Typ | |||||
| Ingångssignalens spänning | Likström: DC20,4V~28,8V | |||||
| Ingångsimpedans | X0-X2 | 2,4K | ||||
| X3 ovan | 5,6K | |||||
| På ingångsinduktansström | X0-X2 | 5mA ovanför | ||||
| X3 ovan | 2,4mA ovan | |||||
| AV Ingångsinduktansström | 1mA under | |||||
| Ingångssvarstid | Högst 4,5 ms | |||||
| Ingångssignal form | Ingen spänningskontaktingång | |||||
| Sänkingång: NPN transistor med öppen kollektor | ||||||
| Isolering av ingångsslingor | Källingång: PNP transistor med öppen kollektor | |||||
| Optokopplar isolering | ||||||
| Visning av inmatningsåtgärder | Lysdioden på panelen tänds när optokopplaren drivs | |||||
| Objekt | Effektspecifikationer | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Utgångsnummer | 8 | 10 | 16 | 20 | 24 | |
| Pulsfrekvens (max) | Single terminal 2 axel 60KHz | |||||
| Utgångsanslutningstyp | Löstagbar plint (M3 skruv) | |||||
| Utgångstyp | Transistor/drain-utgång | |||||
| Extern strömförsörjning | DC5~30V | |||||
| Max belastning | Resistiv belastning | 0,5A/enkelpunkt; 0,8A/4 poäng | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampbelastning | Hög hastighet: 2W/DC24V, vanligt: 5W/DC24V | |||||
| Mellanlast | 5mA (DC5 ~24V) | |||||
| Öppen läckström | 0,1mA under/DC30V | |||||
| på-motstånd | Höghastighetspunkt 0,3Ω typiskt värde (Max 0,6Ω) | |||||
| Svarstid | AV→PÅ | Hög hastighet: 10us under/10mA över (DC5 ~24V) | ||||
| Vanligt: 0,2ms under/200mAabove (DC24V) | ||||||
| PÅ→AV | Hög hastighet: 10us under/10mA över (Dc5 ~24V) | |||||
| Vanligt: 0,2 m under/200 mAabove (DC24V) | ||||||
| Slingisolering | Optokopplar isolering | |||||
| Visning av utgångsåtgärder | Lysdioden på panelen tänds när optokopplaren drivs | |||||
| Masköverföringsavstånd | 500M (vanlig utgång) | |||||
| omaskerat överföringsavstånd | 150M (vanlig utgång) | |||||
Programvarukomponentresurser
| Objekt | Prestanda | |||
| Driftskontrollläge | Metod för att upprepade gånger exekvera sparade program (dedikerad LSl) med avbrottsfunktion | |||
| Ingångs-/utgångskontrollläge | Batchbearbetningsläge (när END-instruktion körs), in- och utgångsuppdateringsinstruktioner, pulsfångningsfunktion | |||
| Programmeringsspråk | Reläsymbolläge stegstegeläge (kan representeras av SFC) | |||
| Realtidsklocka | Klockfunktion | Inbyggd 2000-2099, det årliga felet är inte mer än 5 minuter/25°C | ||
| Programminne | Max minneskapacitet | 32000 steg kan ställas in med parametrar, skriva kommentarer och filregister i programminnet | ||
| Kapacitet/modell för inbyggt minne | 32000 steg/RAM-minne, lösenordsskyddad | |||
| Skrivfunktion I RUN | Nej | |||
| Instruktionstyp | Grundläggande instruktion | 27 typ av instruktioner för sekventiell kontroll, 2 typer av stegdiagram instruktioner | ||
| Applikationsinstruktion | 218 sorter 497 typ | |||
| Aritmetik bearbetningshastighet | Grundläggande kommando | 0,065μs/instruktion | ||
| Ingångs-/utgångsnummer | Antal inmatningspunkter för utökad användning | 256 poäng | Totala in- och utgångspunkter överstiger inte 256 punkter | |
| Antal utgångspunkter för utökad användning | 256 poäng | |||
| Ingångs-utgångsrelä | Ingångsrelä | 256 poäng | In- och utdata totalt 256 poäng | |
| Utgångsrelä | 256 poäng | |||
| Hjälprelä | Vanligt | M0~M7679 | 7680 poäng | Vanligt/retention Settings can be changed through parameters |
| Retention | M500~M1023 | 524 poäng | ||
| staten | Vanligt | S0~S4095 | 4096 poäng | Vanligt/retention Settings can be changed through parameters |
| Retention | S500~S999 | 500 poäng | Vanligt/retention Settings can be changed through parameters | |
| Timer | 100ms typ | T0~T199 | 200 poäng | 0,1~3276,7s |
| 10ms typ | T200~T245 | 46 poäng | 0,01~327,67s | |
| 1ms Kumulativ typ | T246~T249 | 4 poäng | 0,001~32,767S | |
| 100ms Kumulativ typ | T250~T255 | 6 poäng | 0,1~3276,7s | |
| 1ms typ | T256~T511 | 256 poäng | ||
| Räknare | Allmänt ökar | C0~C99 | 100 poäng | 0,001~32,767s |
| (16-bitars) [Changeable] | Vanligt/retention Settings can be changed through parameters | |||
| Retention ökar (16-bitars) [föränderlig] | C100~C199 | 100 poäng | ||
| Vanligt duplexing | C200~C219 | 20 poäng | Vanligt/retention Settings can be changed through parameters | |
| (32 bitarararar) [Changeable] | ||||
| Retention duplex (32 bitar) [föränderlig] | C220~C255 | 36 poäng | ||
| Dataregister | Vanligt | D0~D7999 | 8000 poäng | Vanligt/retention Settings can be changed through parameters |
| Retention | D200~511 | 312 poäng | ||
| Expansionsregister | Huvudstyrning | P0~P1023 | 1024 poäng | CJ-kommando、CALL-kommando används |
| Ponter | Huvudstyrning | NEJ~N7 | 8 poäng | MC-kommando används |
| Bo | Huvudstyrning | 16 bitarar | -32,768~ 32,767 | |
| staten | 10 decimaltal (K) | 32 bit | -2,147,483,648~ 2,147,483,647 | |
| 16 hexadecimalt tal (H) | 16 bitarar | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Verkligt tal (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Teckensträng ("") | Teckensträng | Ange med tecken i """. maximalt 32 halvhörnstecken kan användas i en konstant i en instruktion | ||
Höghastighetsräknare
| Ingång Distribution | Enfas enfasräknare | AB Fasräknare | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
