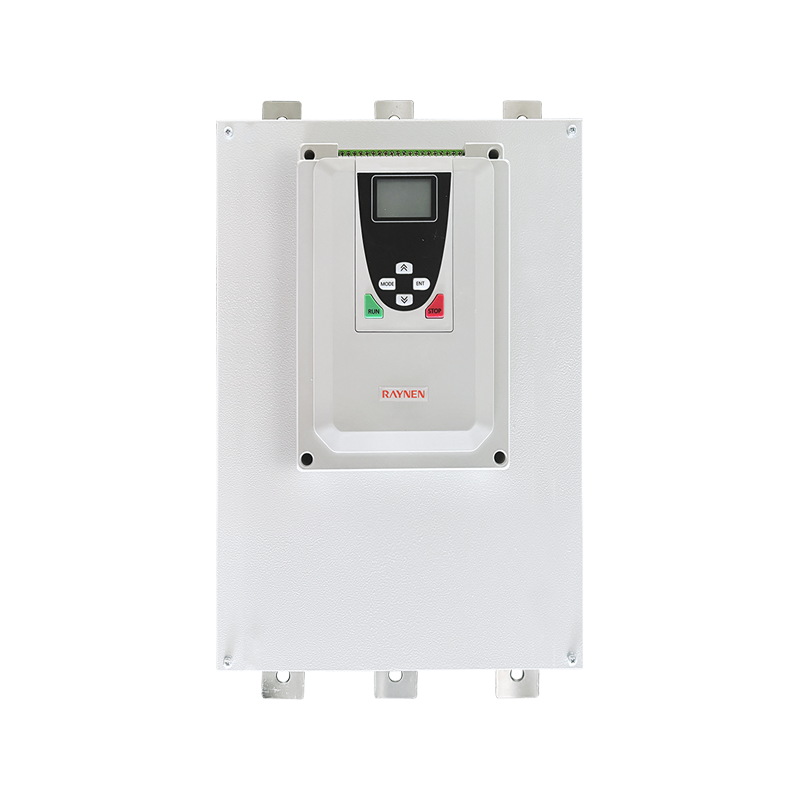

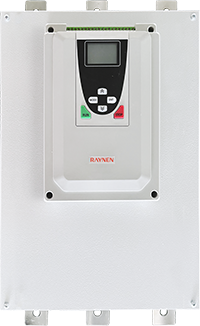

Produktsammanfattning
Specifikationer
 | Parametrisk | |
| Modell | RSE-T3-132-O ~ RSE-T3-200-O | |
| Bypass typ | Online bypass-typ | |
| Spänning | 380V | |
| Adaptiv motoreffekt (kW) | 132/160/185/200 | |
| Märkutgångsström (A) | 264/320/370/400 | |
| Mått (mm) | 574*348*248 | |
| Installationsstorlek (mm) | 493*280 | |
Produktöversikt
| | Oberoende styrströmförsörjning (220VAC), parameterinställning är också möjlig utan strömförsörjning (380V) |
| | Efter att bypass-kontaktorn har tagits bort finns ingen kontaktorkontaktgräns, och livslängden är längre |
| | Kompatibel med externa kontaktorer, mer flexibel att använda och lämplig för ett bredare spektrum av applikationer |
 | Kan driva icke-traditionella motorbelastningar som motorvärmare, resistiva belastningar och transformatorbelastningar |
 | Den kan perfekt ersätta halvledarkontaktorer och ger dessutom mjukstarts- och mjukstoppsfunktioner |
 | Stöder intern anslutning av motorer, lämplig för motorer med större specifikationer |
Ledningar och terminaler
Modellnomenklatur
Urvalstabell
| Modell (380V) | Adaptiv motorkraft ( kW ) | jag ut (A) | Mått H*B*D (mm) | Installationsstorlek (mm) | |
| H1*W1 | Bländare | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Prestanda och konfiguration
| Elektriska egenskaper | |
| Nominell styrströmförsörjning | Enfas 220VAC±15%, 50/60Hz |
| Märkspänning för strömförsörjningen | Trefas 380V~480V (-10%~15%) |
| Nominell strömförsörjningsfrekvens | 50Hz eller 60Hz |
| Antal kontrollerade faser | 3 |
| Tillämplig motor | Ekorrbur trefas induktionsmotor/asynkronmotor |
| Startfrekvens | Beror på belastningsförhållandena. Det rekommenderas att starta och stoppa högst 10 gånger per timme under normala förhållanden och 6 gånger per timme under tung belastning |
| Startläge | Spänningsramp, strömramp, strömgräns, inching, spänningsrampströmgräns, plötsligt hoppspänningsramp |
| Stoppläge | Fritt stopp, mjukt stopp |
| Skyddsfunktion | Fasförlustskydd, överströmsskydd, överbelastningsskydd, strömobalansskydd, överhettningsskydd, start timeout-skydd, underspännings-/överspänningsskydd, start över frekvensskydd, högströmsskydd, skydd för tyristoravbrott, skydd mot omvänd effekt, skydd för ledningsfel, etc. |
| Miljöegenskaper | |
| Driftstemperatur | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ behöver minska kapaciteten) |
| Förvaringstemperatur | -25℃ ~ 70℃ |
| Relativ luftfuktighet | 95% ingen kondens eller dropp |
| Höjd | Under 1000m (1000~3000m behöver minska kapaciteten) |
| Kylningsmetod | Forcerad luftkylning |
| Installationsmetod | Väggmonterad |
| Annat | Inga brandfarliga, explosiva eller frätande gaser, inget ledande damm eller metallpulver |
| Standarder och certifiering | |
| Genomförandestandarder | GB/T14048.6 |
| Certifiering | CCC |
