Produktsammanfattning

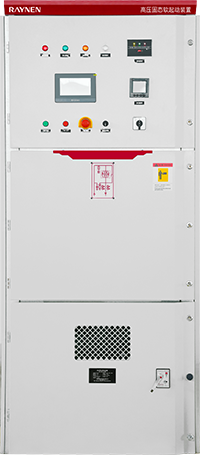

● Standard kyn28-skåp, designat strikt i enlighet med skyddsstandarder
● Fiberoptisk utlösare
● PT-insamlingsläge, stabilare än elektroniskt läge
● Följa internationella högspänningsspecifikationer
● Högspänningsdel och lågspänningsdel är helt isolerade säkra och pålitliga
● Skalbart partigränssnitt
Specifikationer
 | Parametrisk | |
| Modell | RSE1000-10-420 ~ RSE1000-10-7000 | |
| Märkspänning | 10kV | |
| P nominell (kW) | 420/630/800/1250/1600/1800/2250/2500/2800/3500/4000/4500/5500/6000/7000 | |
| Märkström (A) | 30/45/60/90/110/130/160/180/200/250/280/320/400/430/500 | |
| Storlek (B*H*D mm) | 1000*2300*1500 | |

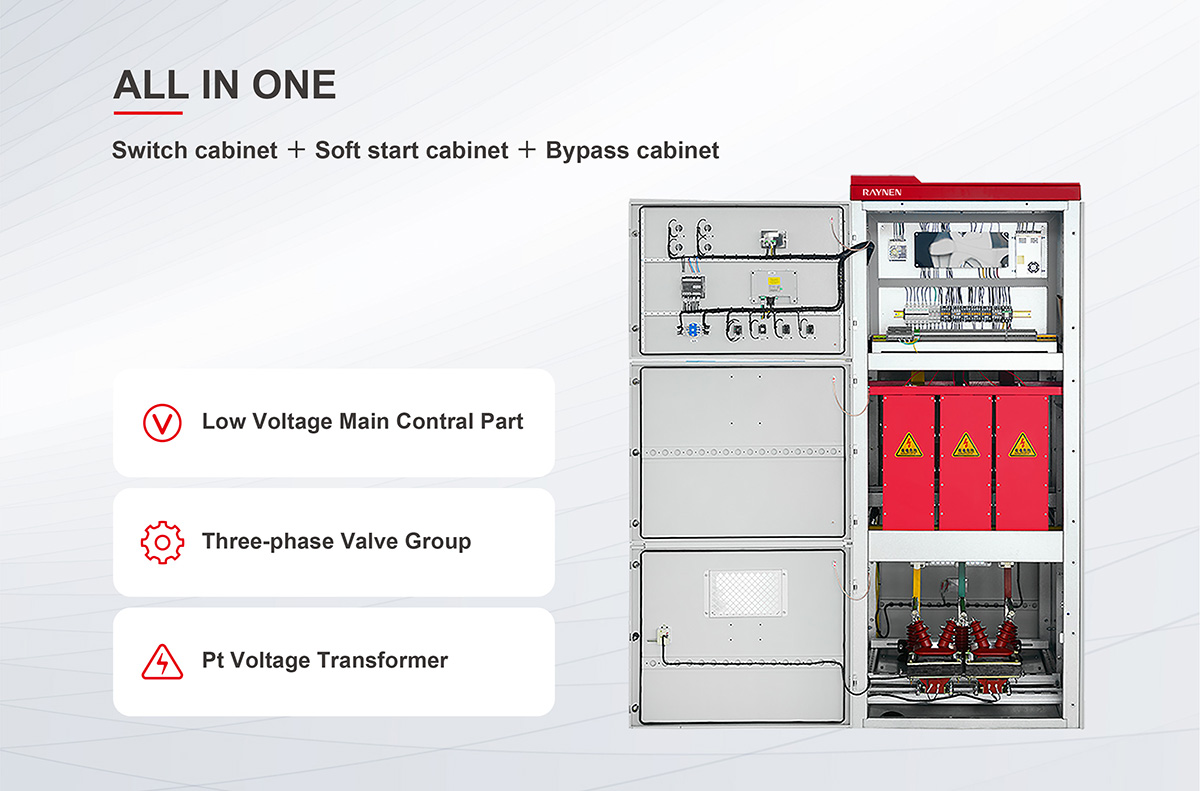

 | Modulär design för enkel installation och underhåll. Isoleringshållfastheten förbättras ytterligare |
| | Lätt att installera, felsöka och använda: RVS är ett komplett styr- och skyddssystem för motorstart. Tillåter elektrisk testning av hela systemet med lågspänning innan det körs med hög spänning. |
| | 7-tums pekskärm LCD-panel används för att göra programmering och parameterjustering mer bekväm. Fel- och realtidsövervakningen är mer intuitiv och förbättrar arbetseffektiviteten |
| | programkrypteringsinställningar |

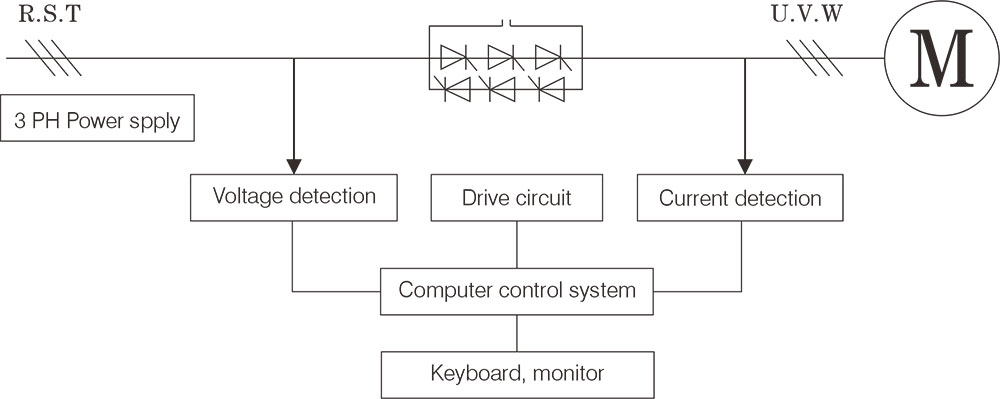

Arbetsprincipdiagram
Modellnomenklatur
6kV märkspänning Mediumspänning Mjukstarter Valtabell
| Modelll | Mätspänning (kV ) | Märkeffekt (kW ) | Märkström ( A ) | Mått (B*H*D) mm | |
| (-G) Generell typ | (-E) Integrationstyp | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Anpassningsbar | - |
10kV märkspänning Mediumspänning Mjukstarter Valtabell
| Modelll | Mätspänning (kV ) | Märkeffekt (kW ) | Märkström ( A ) | Mått (B*H*D) mm | |
| (-G) Generell typ | (-E) Integrationstyp | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Anpassningsbar | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Anpassningsbar | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Anpassningsbar | - |
Tekniska data
| Grundläggande parametrar | |
| Belastningstyp | Trefas mellanspänning ekorrbur asynkronmotor, synkronmotor |
| Arbetsfrekvens | 50HZ/60Hz±2Hz |
| fassekvens | Tillåts arbeta i vilken fassekvens som helst (det kan ställas in med parametrar) |
| Bypass kontaktor | Kontaktor med direktstartkapacitet |
| Styr effekt | AC220V±15% |
| Överspänningsskydd | DV/DT absorption |
| Startfrekvens | omgivningstemperatur: -20 ℃ ~ 50 ℃ |
| Miljötillstånd | 1-6 gånger i timmen |
| Relativ luftfuktighet: 5% - 95% icke-kondenserande | |
| Höjden ska vara mindre än 1500m | |
| HMI | |
| Språk | engelska / kinesiska / ryska |
| Instrumentdisplay | |
| Voltmeter | Visa trefas huvudströmförsörjningsspänning |
| Amperemeter | Visa trefas huvudkretsström |
| Skyddsfunktion | |
| Fasfelsskydd | Under uppstart eller drift, koppla bort valfri fas på huvudströmförsörjningen |
| Överströmsskydd | överströmsskyddsuppsättning: 100~500% |
| Fasström obalansskydd | 20~100 % |
| Överbelastningsskydd | Överbelastningsskydd level:10A,20A,30A |
| Underspänningsskydd | Område: 50~100% |
| | Åtgärdstid:0~10S |
| Startar timeout | Starttid: 10~120S |
| Överspänningsskydd | När nätspänningen är högre än 120 % av märkvärdet |
| Underbelastningsskydd | När nätspänningen är lägre än 70 % av märkvärdet |
| Jordningsskydd | När jordströmmen är större än det inställda värdet |
| Kommunikation | |
| Protokoll/gränssnitt | Modbus RTU |
| Nätverksanslutningar | Varje RVS kan kommunicera med 32 RVS online |
| Funktion | Observera driftstatus och programmering |
| Datapost | |
| Misslyckande rekord | Registrera felinformationen för de senaste 1000 gångerna |
