01 Introduktion:

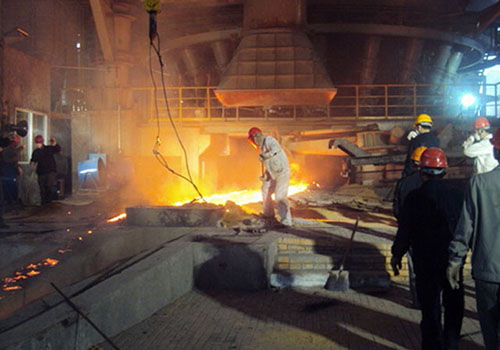

Masugnsjärntillverkning är en av de viktiga produktionsprocesskedjorna (järntillverkning, ståltillverkning, gjutning och valsning) inom järn- och stålindustrin, och masugnsladdningssystemet är en nyckellänk i tillverkningen av masugnsjärn. Råvarorna skickas kontinuerligt till masugnen genom ugnens topp för att säkerställa det normala behovet av masugnsjärntillverkning. RVE32 frekvensomvandlare har en mogen tillämpning i dubbel-bil hissning och matning system av järntillverkning masugnar.

02 Funktioner:

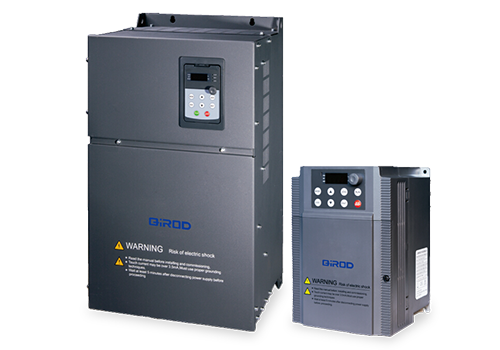

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor. RVE32 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan programmeras fritt/AO för att fritt kunna programmeras.

MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Bra lågfrekvent prestanda (1,5 gånger vridmomentet vid 0,5 Hz öppen slinga), som bättre uppfyller fulllastkraven;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Den lågfrekventa uteffekten är bra, vridmomentsvaret är snabbt och hastighetsstabiliseringsnoggrannheten är hög.

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Stark miljöanpassningsförmåga, helt oberoende design av luftkanaler kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktighet;

04 Systemintroduktion:

I detta system drivs en 160KW lyftmotor av en RVE32 200KW växelriktare, och den ena lyftanordningen driver samtidigt de två vänstra och högra vagnarna för att gå upp och ner i varandra, det vill säga en av vagnarna matar uppåt och den andra vagnen går ner för en tom bil. Växelriktarbussspänningen kan pumpas upp vid tillfällen som retardationsbromsning och toppavlastning, och den externa bromsenheten och bromsmotståndet används för att uppnå snabb bromsning och stopp.

05 Teknisk parameter:

06 Användning på webbplatsen:

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Masugnens dubbla bilhissmatningsstyrsystem med RVE32-växelriktare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar.

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Inse matarens smidiga lyft och hastighetsändring och undvik fenomenet med stora startvibrationer, lätt glidning och trailerfenomen i det traditionella vinschsystemet;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten.

08 Kundfördelar:

Effekten av mekaniska delar är liten, mängden underhåll av utrustning minskar och underhållskostnaden sparas avsevärt;

Frekvensomformarens omfattande skyddsfunktion säkerställer produktionskontinuitet;

Driften av systemet är säker och pålitlig, och de ekonomiska fördelarna är anmärkningsvärda.
