01 Introduktion:

De flesta skruvextrudrar drivs i allmänhet av likströmsmotorer, men med den snabba utvecklingen av kraftelektroniska enheter och mikroprocessorteknik, förslaget om AC-styrteori och förbättringen av AC-styrmjukvara under de senaste åren, är AC-drivtekniken mer lämplig för många applikationer. DC-frekvensomriktare är mer kostnadseffektiva. D71-seriens växelriktare används i skruvextrudrar och har bättre hastighetskontrollprestanda och vridmomentsvarshastighet än DC-frekvensomriktare.

02 Funktioner:

D71 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor. D71 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning. Den fasta ingången 24V hjälpströmförsörjning används för digital ingång, och alla LI/TA, AI/A kan fritt definieras för att funktionsdefinieras.

MODBUS-gränssnittet är standardkonfiguration för D71, inget alternativ krävs. QD6600 kan anslutas till ett högre automationssystem via MODBUS.

03 Fördel:

· Vektorkontrollteorin är avancerad, systemets beräkningsförmåga är mycket stark, belastningsmomentet kan snabbt detekteras, kontrolleras och kompenseras, och övervridmomentkapaciteten är stark;

· Hög verkningsgrad, cirka 5 % högre än för samma likströmsdrivsystem;

· Se till att motorns uteffekt är utan överhettning. Lågfrekvent stort vridmoment, 0,5 Hz 150 % nominellt vridmoment;

· Servostegets svarshastighet, fluktuationen är liten när lastvridmomentet ändras kraftigt;

· Ge skruvskydd genom vridmomentbegränsningsfunktion;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fukt;

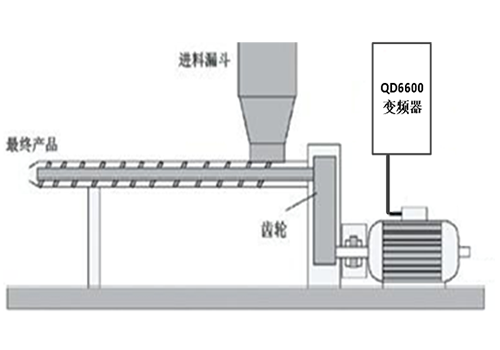

04 Systemintroduktion:

I detta system driver en D71 18,5KW frekvensomvandlare 11KW huvudmotorn i skruvextrudern. Frekvensreferensen för huvudmotoromriktaren ges av PLC:n via RS485-gränssnittet. Under drift kan hastigheten modifieras godtyckligt på pekskärmen för att realisera den exakta hastighetsreferensen för huvudmotorn; samtidigt läser PLC:n av omriktarens frekvens och ström genom MODBUS-kommunikation.

05 Teknisk parameter:

06 Användning på webbplatsen:

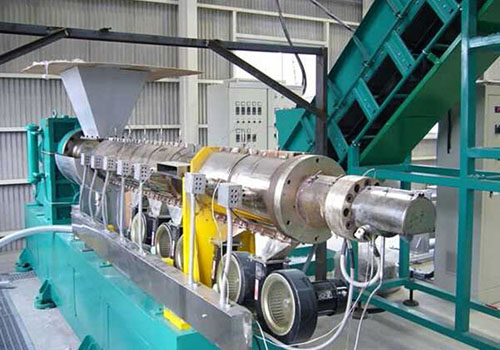

Enligt utrymmessituationen på plats är en växelriktare i D71-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren

07 Löpningsresultat:

Skruvextruderns styrsystem som använder D71-växelriktaren har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Hastighetskontrollprecisionen är hög, och produktionsprodukterna är mer i linje med kraven;

Systemet har hög hastighetsregleringsnoggrannhet, vilket är bekvämt för personal på plats att använda.

08 Kundfördelar:

Växelriktaren och spindelmotorn går stabilt, vilket minskar underhållskostnaderna;

Omriktarens omfattande skyddsfunktion säkerställer kontinuitet i produktionen;

Produktionen av produkter är mer i linje med kraven, och antalet defekter minskar kraftigt;

Personal på plats är lättare att använda och har hög hastighetsregleringsnoggrannhet.
