01 Introduktion:

Pappersindustrin är en viktig basråvaruindustri som är nära relaterad till utvecklingen av den nationella ekonomin och sociala företag, och en viktig pelarindustri i mitt lands nationella ekonomi. För närvarande har mer än 80 % av överföringsutrustningen i nya pappersmaskiner antagit växelriktare.

Raffiner är en mycket kritisk del av massaproduktionen. Dess massaproduktionslinje består av en serie stödutrustning. För att förbättra produktionseffektiviteten och säkerställa kvaliteten på massan behöver varje transmissionsdel en hög grad av samordning. För närvarande antar den viktiga överföringen av avancerade produktionslinjer frekvensomvandling. köra. D71 inverter har ett brett utbud av applikationer inom pappersindustrin.

02 Funktioner:

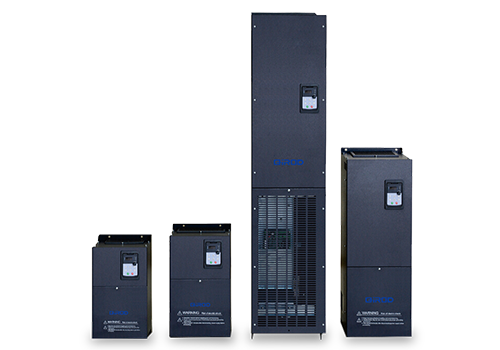

D71 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

D71 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt definieras AI/AO.

MODBUS-gränssnittet är standardkonfiguration för D71, inget alternativ krävs. D71 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Stort startmoment, 1,5 gånger vridmomentuttaget vid öppen slinga 0,5Hz, vilket uppfyller kraven för raffinördrift;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Superkraftnätsanpassningsförmåga, fluktuationsförmåga mot kraftnät upp till ±15%, för att säkerställa stabiliteten hos utspänning, ström, hastighet;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

I detta system drivs raffinörens 110KW huvudmotor av D71 110KW-växelriktaren, och det centrala styrsystemet DCS är anslutet till alla verkställande komponenter och sensorer i hela produktionslinjen för att övervaka fältförhållandena för varje transmissionssystem i realtid. Det centrala styrsystemet styr start-stopp, frekvensinställning, felåterställning och andra kommandon för alla växelriktare, och samlar samtidigt in data som ström, spänning, bussspänning och driftfrekvens för alla växelriktare för att övervaka varje växelriktare i realtid.

05 Teknisk parameter:

06 Användning på webbplatsen:

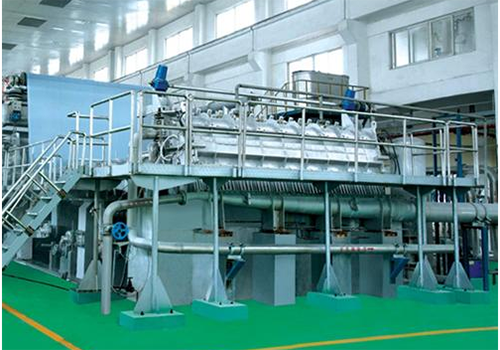

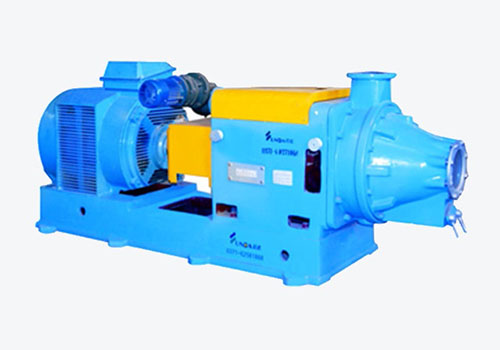

Beroende på platssituationen är en växelriktare i D71-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Raffinarstyrsystemet med D71-växelriktare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Matningsmängden styrs av motorns faktiska löpström, och den har överbelastningsförlarmfunktion och utlösningsfri funktion, vilket kan säkerställa motorns säkerhet och kontinuitet i produktionen;

De ekonomiska fördelarna är anmärkningsvärda, energibesparingseffekten är mer än 20%, och hela investeringen ökad med frekvensomvandlingskontrollsystemet kan återvinnas på mer än ett år.

08 Kundfördelar:

Bekväm hastighetsreglering, som kan säkerställa en enhetlig blandning av färg och medium; Minska förlusten av växellåda, spara mycket underhållskostnader;

Frekvensomformarens omfattande skyddsfunktion säkerställer kontinuitet i produktionen;

Online steglös hastighetsreglering, olika varianter använder olika sliphastigheter;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än ett år
