01 Introduktion:

Under de senaste åren är industriell tvättutrustning huvudsakligen baserad på vattentvättutrustning, och tillämpningen av frekvensomriktare har blivit mer och mer populär. Därför har frekvensomriktare fört med sig en ny teknisk revolution till industriell tvättutrustning. D71-växelriktaren har inbyggd enkel PLC-funktion, som kan realisera automatiska flerhastighets-, framåt- och bakåtfunktioner utan extern styrenhet. Den har ett brett användningsområde inom den industriella tvättmaskinsindustrin.

02 Funktioner:

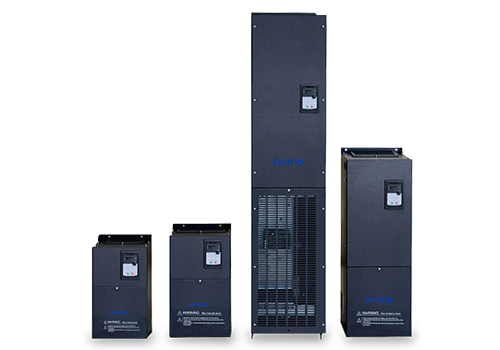

D71 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

D71 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt definieras AI/AO.

MODBUS-gränssnittet är standardkonfiguration för D71, inget alternativ krävs. D71 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Stort startmoment, 1,5 gånger vridmomentuttaget vid öppen slinga 0,5Hz, med stark lågfrekvent lastkapacitet;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Stor marginaldesign av IGBT-modul, lämplig för långvarig drift av frekvent högström framåt och bakåt;

· Höghastighetskontrollprecision, stabil hastighet vid hög frekvens; Inbyggd enkel PLC-funktion, inget behov av extern tvättmaskinskontroller;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

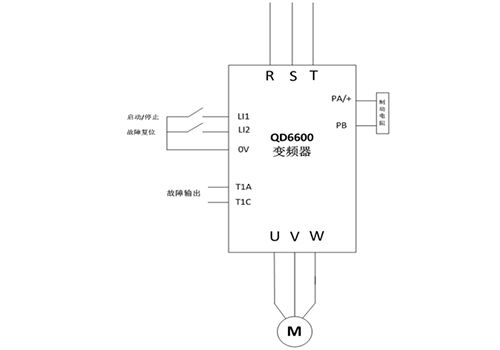

I detta system styrs industritvättmaskinens 7,5KW-motor av D71 11KW-växelriktaren, funktionen hos tvättmaskinsstyrenheten realiseras genom den inbyggda enkla PLC-funktionen, och den snabba bromsningen och parkeringen realiseras genom bromsmotståndet.

05 Teknisk parameter:

06 Användning på webbplatsen:

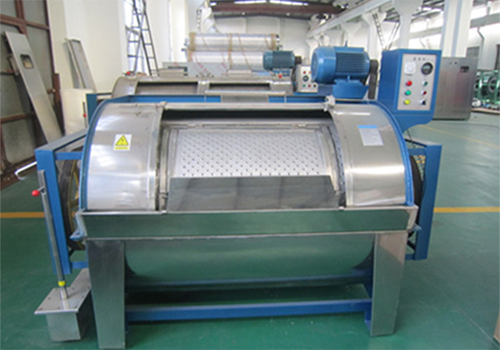

Beroende på platssituationen är en växelriktare i D71-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Det industriella tvättmaskinens kontrollsystem med D71-invertern har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med frekvensomvandlingskontrollsystemet kan återvinnas på mer än ett år.

08 Kundfördelar:

Inbyggd enkel PLC-funktion, sparar kundkostnad;

Körhastigheten är stabil under hela processen för att säkerställa rengöringsprocessens krav;

Buller är avsevärt reducerat och tystare;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med frekvensomvandlingskontrollsystemet kan återvinnas på mer än ett år.
