01 Introduktion:

Membranpump är en ny typ av transportmaskineri, som för närvarande är den innovativa typen av pump i Kina, som använder tryckluft som kraftkälla. För alla typer av frätande vätskor, vätskor med partiklar, hög viskositet, flyktiga, brandfarliga och mycket giftiga vätskor, kan de tömmas. Membranpumpar har använts i petroleum, kemiska, icke-järnmetaller, livsmedel, elektronik, keramik, textil och andra industrier. De installeras vid olika speciella tillfällen för att extrahera olika medier som inte kan pumpas med konventionella pumpar. Som en industriell styrutrustning har RVE32 frekvensomformare ett brett utbud av applikationer i membranpumpar.

02 Funktioner:

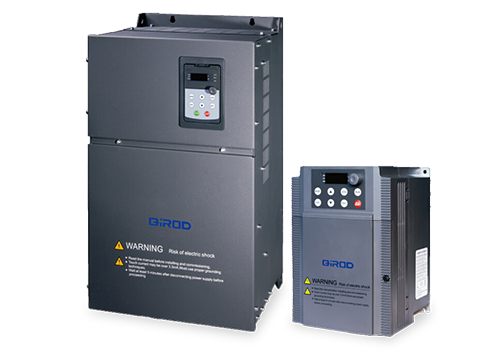

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor. RVE32 har en uppsjö av transformatorstationer, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt programmeras/AO-definieras. MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Tillhandahåll 250% av märkströmmen under lågfrekvent drift och acceleration, vilket uppfyller kraven för drift av membranpumpen;

· Med hastighetskontrollnoggrannhet är kontrollnoggrannheten 0,2 % och exakt hastighetskontroll uppnås;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Bra EMC elektromagnetisk kompatibilitet, anpassa sig till olika komplexa miljöer;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

I aluminiumoxidproduktionssystemet pumpas den kvalificerade råa malmmassan till högtrycksupplösaren genom membranet, 55KW membranpumpen drivs av en RVE32 75KW växelriktare och 4-20mA återkopplingssignalen som matas ut av den elektromagnetiska flödesmätaren för slurry skickas till den inverterade flödesmätaren. Den slutna slingkontrollen realiseras på återkopplingsporten på PI-regulatorn, så att slammets flödeshastighet kan ändras inom ett givet område för att säkerställa upplösningshastigheten för aluminiumoxid.

05 Teknisk parameter:

06 Användning på webbplatsen:

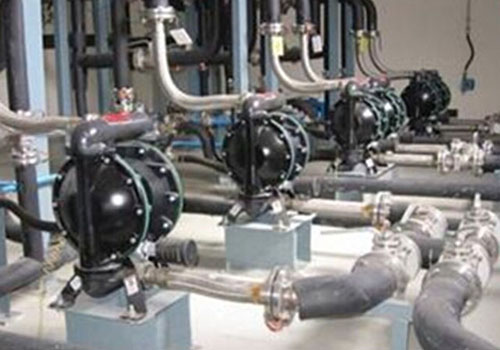

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

RVE32-växelriktaren har använts på membranpumpen i mer än tre år utan fel. Övning har visat att RVE32-växelriktaren har prestanda vad gäller kvalitet och prestanda, och sparar energi i processen med hastighetsreglering. Effekten har medfört påtagliga fördelar för användarna och skapat ett gott rykte bland användarna.

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Pålitlig och stabil drift, flexibel och bekväm kontroll, exakt kontroll och hög precision;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

De ekonomiska fördelarna är betydande och kostnaden per enhetsprodukt minskar.

08 Kundfördelar:

Det garanterar fullt ut den exakta matningen av membranpumpen, optimerar produktionsindexet avsevärt, förbättrar upplösningshastigheten för aluminiumoxid i slammet och utrustningens produktionskapacitet och uppnår enorma ekonomiska fördelar;

Frekvensomformarens omfattande skyddsfunktion säkerställer produktionskontinuitet;

Förbättringen och optimeringen av utrustningstekniknivån minskar avsevärt arbetsbelastningen och underhållskostnaderna för utrustningsunderhåll;

De ekonomiska fördelarna är anmärkningsvärda, kostnaden per enhetsprodukt minskar och goda sociala och ekonomiska fördelar produceras.
