01 Introduktion:

Begreppet HVAC inkluderar uppvärmning, ventilation och luftkonditionering, så det har ett bredare koncept än central luftkonditionering. Konceptet med energibesparing i HVAC är inte att minska miljön eller undertrycka energiefterfrågan i utbyte mot energibesparing, utan att förbättra energieffektiviteten i byggnader genom tillämpning av metoder för integrerad resursplanering (IRP) och tekniker för energiefterfrågan (DSM), med begränsade resurser och kostnader för energiförbrukning för att uppnå social och ekonomisk effektivitet för att möta de växande miljöbehoven. D71-växelriktaren har använts i stor utsträckning i värme-, ventilations- och luftkonditioneringssystem på exklusiva platser som flygplatser, radio- och tv-byggnader, sjukhus och tunnelbanor.

02 Funktioner:

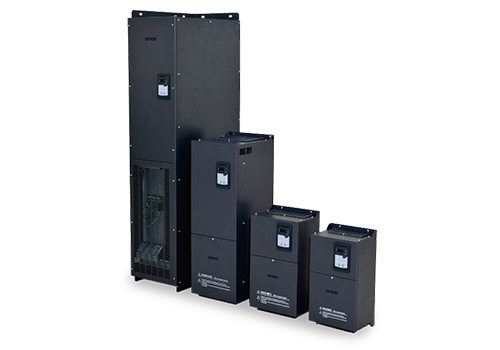

D71 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

D71 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt definieras AI/AO.

MODBUS-gränssnittet är standardkonfiguration för D71, inget alternativ krävs. D71 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Bra lågfrekvent vridmomentprestanda (1,5 gånger vridmomentuttaget vid öppen slinga 0,5Hz), lågfrekvent stort vridmoment;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Superkraftnätsanpassningsförmåga, fluktuationsförmåga mot kraftnät upp till ±15%, för att säkerställa stabiliteten hos utspänning, ström, hastighet;

· 15kW och över är utrustade med standard DC-reaktorer, som presterar bra i harmonisk kontroll och stabilitet, vilket hjälper kunderna att spara hårdvarukostnader;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 systemintroduktion:

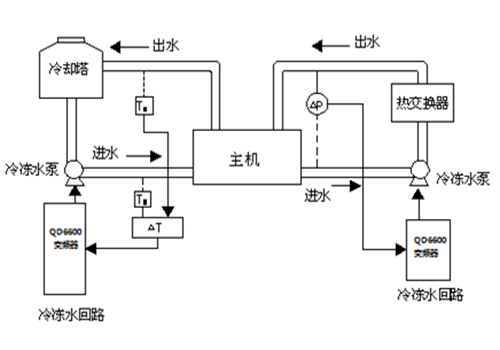

I detta system drivs två 110KW kylvattenpumpar av två D71 110KW växelriktare, och det finns även flera D71 växelriktare som driver fläktar (inklusive inomhusfläktar och kyltornsfläktar). I kylvattencirkulationssystemet skickas signalen 1 (temperatursignal eller trycksignal) från vatteninloppskretsen och signalen 2 (temperatursignal eller trycksignal) från vattenutloppskretsen till den analoga modulen för att erhålla den analoga återkopplingssignalen från växelriktaren. Genom växelriktarens inbyggda PID-funktion realiseras den automatiska styrningen med sluten slinga.

05 Teknisk parameter:

06 Användning på webbplatsen:

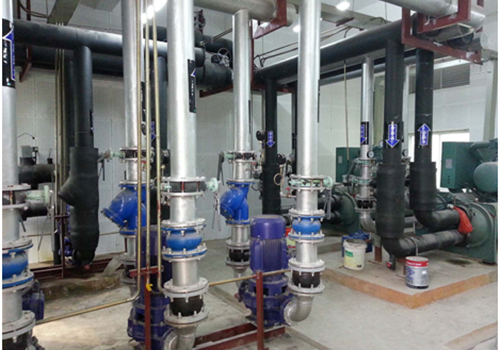

Beroende på platssituationen är en växelriktare i D71-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Styrsystemet för uppvärmning, ventilation och luftkonditionering som använder D71-växelriktaren har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Det centrala luftkonditioneringssystemet antar frekvensomvandling med sluten kretsstyrning, med snabb dynamisk respons och hög grad av automatisering, och hela systemet realiserar digital och intelligent styrning;

De ekonomiska fördelarna är anmärkningsvärda, den grundläggande energibesparingseffekten är 35 % till 55 %, och hela investeringen ökad med frekvensomvandlingsstyrsystemet kan återvinnas på mer än ett år.

08 Kundfördelar:

Automatisk PID-styrning med sluten slinga minskar arbetsbelastningen och förbättrar arbetseffektiviteten;

Minskade motorförluster och underhållskostnader;

Frekvensomformarens omfattande skyddsfunktion säkerställer produktionskontinuitet;

Minska ljudet från vattenpumpen och förbättra byggnadens komfort;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än ett år.
