01 Introduktion:

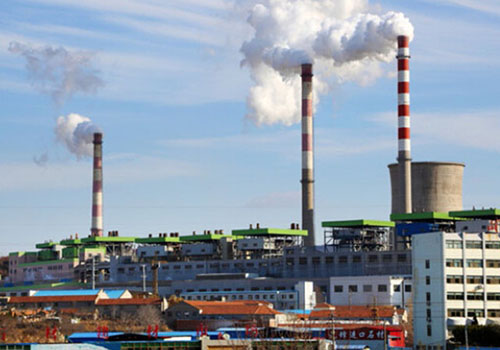

Vintern i norra Kina är lång och kall och uppvärmningsmetoder som uppvärmning och jordvärme har blivit det främsta sättet för människor här att hålla kylan ute på vintern. Värmekraftverket transporterar den överhettade ångan till varje värmeväxlarstation genom ångöverföringsledningen. I värmeväxlarstationen värmer ångan uppvärmningsvarmvattnet genom värmeväxlaren och cirkulationspumpen skickar varmvattnet till sekundärnätet och de olika värmeväxlarna genom värmeledningen. användare. Shanghai Qidians D71-växelriktare har använts i stor utsträckning inom kommunala områden, såsom värme, VVS, vattenverk och avloppsreningsverk. Våra produkter och lösningar har anmärkningsvärda energibesparande effekter, säker och pålitlig drift och är garantin för en stabil drift av det kommunala systemet.

02 Funktioner:

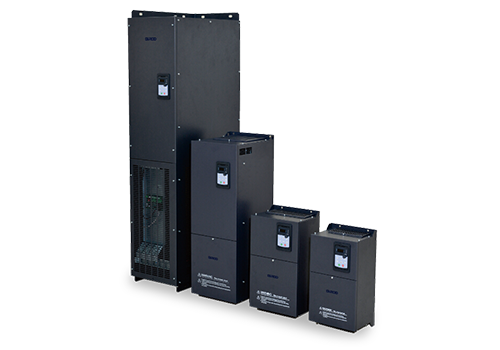

D71 är en väggmonterad växelriktare med ett effektområde på 0,75KW-500KW, och spänningsnivåkontrollläget för den inkommande nätspänningen är 380V-480V, vilket är vektorstyrning utan hastighetssensor. Den hastighetssensorlösa vektorkontrollen är speciellt lämplig för fläktar och pumpar. Den hastighetssensorlösa vektorkontrollen har inte bara en hastighetssluten slinga utan också en strömsluten slinga, och motorns stationära ström är mer stabil.

D71 har en uppsjö av klientterminaler, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V hjälpströmförsörjning för analog ingång Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA, AI/AO kan fritt definieras för att funktionsprogrammeras. MODBUS-gränssnittet är standardkonfiguration för D71, inget alternativ krävs. D71 kan anslutas till överordnade automationssystem via MODBUS. D71-seriens inverterare har inbyggd PID-funktion, driften är mer flexibel och det finns många sätt att styra gränssnittet.

04 Systemintroduktion:

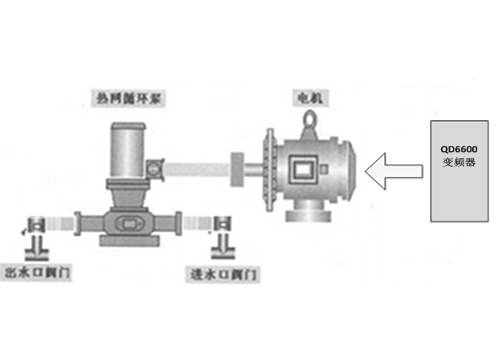

I detta system används en D71 110KW frekvensomformare för att driva en 110KW värmenätscirkulationspump. Genom att samla temperaturskillnaden mellan systemets totala uteffekt och returvattentemperatur och jämföra temperaturskillnaden för användarsystemets returvattentemperatur i varje område med systemdesigntemperaturskillnaden, justeras hastigheten på cirkulationspumpen automatiskt av den inbyggda PID-funktionen i omriktaren för att realisera justeringen av systemets totala flöde och temperatur.

05 Teknisk parameter:

06 Användning på webbplatsen:

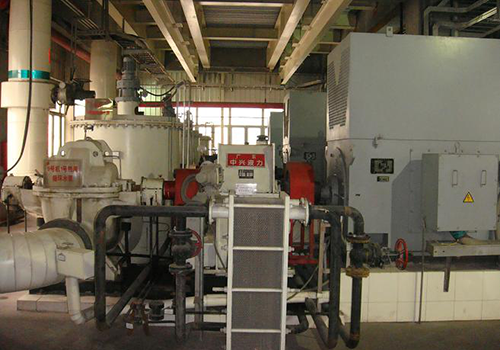

Beroende på platssituationen är en växelriktare i D71-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Värmenätverkets cirkulerande vattenpumpsystem med D71-växelriktare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt och har en låg felfrekvens;  Genom automatisk PID-justering elimineras fenomenet med ojämn uppvärmning och kylning av varje station i värmenätet;

Förverkliga obemannad drift av produktionen, kraftigt minska arbetsintensiteten och förbättra produktionseffektiviteten;

De ekonomiska fördelarna är betydande och alla ökade investeringar kan återvinnas på mer än ett år.

08 Kundfördelar:

Uppvärmningen och kylningen av varje station i värmenätet är enhetlig, vilket säkerställer fjärrkundernas värmebehov och undviker överhettning av närkunderna.

Förverkliga obemannad drift av produktionen och förbättra produktionseffektiviteten;

Den mekaniska påverkan minskar, vilket avsevärt sparar underhållskostnaden;

Den energibesparande effekten är anmärkningsvärd, och den ökade investeringen kan återvinnas helt på mer än ett år.
