01 Introduktion:

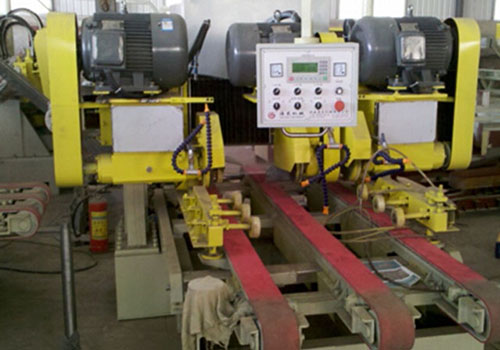

Roterande skärmaskin är en av huvudutrustningen för tillverkning av plywood. Den är uppdelad i kortbaserad roterande skärmaskin och icke-kort roterande skärmaskin. Med teknikens framsteg tillämpas digital servokontrollteknik också för produktion av roterande skärmaskin. Stockrotationsfräsen roterar om den återstående vedkärnan, så att råvarorna utnyttjas fullt ut. Shanghai Qidian har självständigt utvecklat en uppsättning system lämpliga för olika typer av roterande skärmaskiner på marknaden. Efter praktisk tillämpning i Shandong, Hebei, Guangxi, Jiangxi och andra platser har det löst många maskintillverkares farhågor om numerisk styrning och automatisering av roterande skärutrustning. krav.

02 Funktioner:

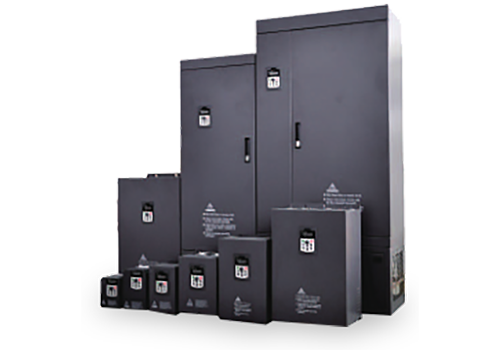

D51 är en väggmonterad växelriktare, effektområdet är 3KW-15KW, den inkommande nätspänningen är 380V-480V, och styrläget är vektorstyrning utan hastighetssensor och vektorstyrning med sluten slinga.

03 Fördel:

· Har lågfrekventa vridmomentegenskaper, 0,5Hz 180% nominellt vridmoment;

· För komplexa roterande skärobjekt har den tillräckligt med startmoment för att säkerställa att motorn har stark skärkraft och jämn uteffekt under tung skärning med låg hastighet;

· Den har hastighetskontrollnoggrannhet, kontrollnoggrannheten är 0,2%, realiserar exakt hastighetskontroll, säkerställer smidigheten av roterande skärning och höghastighetsstopp och omstartsarbete, vilket är jämförbart med importerade växelriktare;

· Vridmomentsvaret behöver bara 20ms, vilket ger snabb respons, och det övergripande körtillståndet är mer stabilt;

· God överbelastningskapacitet och miljöanpassning, hög driftsäkerhet;

· Utmärkt AVR-funktion, supernätanpassningsförmåga, håller utgående vridmoment konstant vid spänningsfluktuationer och kan möta normal drift av roterande skärning när märkspänningen är över 60℅;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

I detta system drivs den roterande skärmaskinen av D51-frekvensomformaren, ledningsdragningen i styrsystemet är enkel, ingen extern styrenhet behövs, alla funktioner realiseras av den inbyggda frekvensomformaren, och hela systemet är ekonomiskt och pålitligt. Att använda den roterande omkodaren som avståndsmätningssensor kan förbättra mätnoggrannheten till 0,01 mm; Användning av rotationskodaren för att mäta den faktiska hastigheten på rullen kan undvika felet som orsakas av den instabila nätspänningen på tjockleken på den roterande skärningen.

05 Teknisk parameter:

06 Användning på webbplatsen:

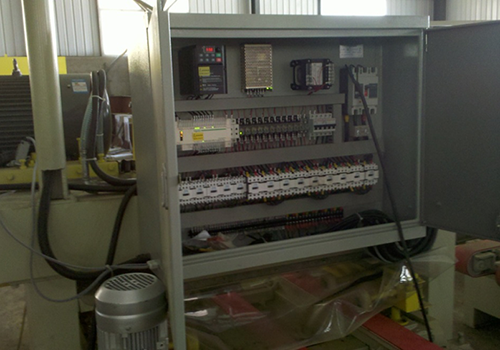

Beroende på platssituationen är en växelriktare i D51-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Styrsystemet för den roterande skärmaskinen som använder D51-växelriktaren har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

De tekniska parametrarna för roterande skärmaskiner ställs in online, och skärtjockleken är kontinuerligt justerbar för att möta olika marknadskrav;

Hastighetskontrollprecisionen är hög och produktionsprodukterna är mer i linje med kraven.

08 Kundfördelar:

Tjockleken på den roterande skärningen är enhetlig, ytan är slät och processkraven är uppfyllda;  Växelriktarens omfattande skyddsfunktion kan säkerställa produktion även när elnätet fluktuerar, och maximera kontinuiteten i produktionen;  Förbättra produktionseffektiviteten och vedutnyttjandet, skydda miljön och spara produktionskostnader.
