01 Introduktion:

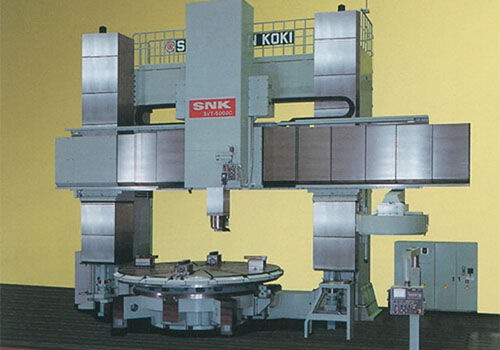

Vertikala svarvar är stor mekanisk utrustning som används för att bearbeta stora och tunga arbetsstycken med stora radiella dimensioner och relativt små axiella dimensioner och komplexa former. Såsom den cylindriska ytan, ändytan, koniska ytan, cylindriska hålen, koniska hålen etc. på olika skivor, hjul och hylsor. Gängning, sfärisk svarvning, profilering, fräsning och slipning är också möjliga med hjälp av extra anordningar. Spindeln på stora verktygsmaskiner styrs av RVE32-växelriktare för att uppnå stabil hastighetskontroll, med goda lågfrekventa vridmomentegenskaper och snabb svarshastighet. Snabb inbromsning och stopp realiseras av bromsenhet och bromsmotstånd.

02 Funktioner:

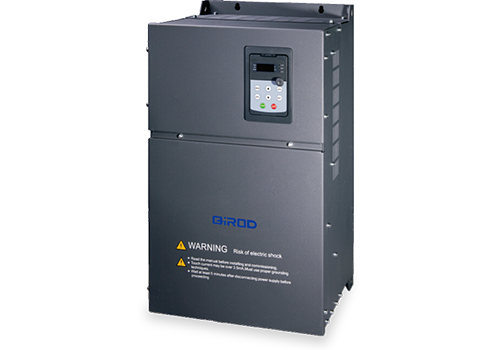

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor. RVE32 har en uppsjö av styrenheter, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan programmeras fritt/AO för att fritt kunna programmeras.

MODBUS-gränssnittet är standardkonfiguration för RVE32 utan tillval. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Ge 0,5 Hz 150 % nominellt vridmoment, lätt att starta spindelmotorn;

· Med hastighetskontrollnoggrannhet är kontrollnoggrannheten 0,2 % och exakt hastighetskontroll uppnås;

· Med bra kontroll över fältförsvagning kan den uppnå exakt kontroll även när den körs med hög frekvens;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Överlägsen AVR-funktion, supernätanpassningsförmåga, garanterar utspänning, ström- och hastighetsstabilitet;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd, begränsa för att säkerställa produktionskontinuitet;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

I detta system drivs spindeln på en 55KW vertikal svarv av en RVE32 75KW frekvensomformare, och ett snabbt bromsstopp realiseras genom en extern bromsenhet och bromsmotstånd. Skärning med konstant hastighet uppnås genom vektorstyrning med öppen slinga, och hastighetsvariationen som orsakas av lastförändringar är mycket liten. Växelriktaren startas via styrterminalen och den angivna hastigheten styrs av 0-10V analog spänningssignal från styrsystemet. När motorn går på 70Hz är hastighetsfluktuationen mindre än 1 rpm, och strömfluktuationen är mindre än 1A, vilket ger exakt varvtalsreglering.

05 Teknisk parameter:

06 Användning på webbplatsen:

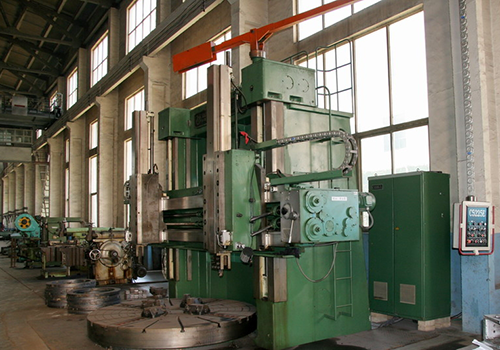

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Det vertikala svarvstyrsystemet med RVE32-växelriktare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Hastighetskontrollprecisionen är hög, och produktionsprodukterna är mer i linje med kraven; det vertikala svarvstyrsystemet med QD6000-växelriktaren har tagits i drift i mer än tre år och har uppnått goda ekonomiska fördelar och resultat.

08 Kundfördelar:

Växelriktaren och spindelmotorn går stabilt, vilket minskar underhållskostnaderna;

Omriktarens omfattande skyddsfunktion säkerställer kontinuitet i produktionen;

Produktionen av produkter är mer i linje med kraven, och antalet defekter minskar kraftigt.
