01 Introduktion:

Numeriskt styrda verktygsmaskiner, förkortade som CNC-verktygsmaskiner, är mekatroniska produkter som har integrerat mekanisk, elektrisk, hydraulisk, pneumatisk, mikroelektronik och informationsteknologi i 30 år. Spindeln och varje matningssystem drivs av sina respektive motorer. Med utvecklingen av frekvensomvandlingshastighetsregleringsteknik, drivs spindeln på CNC-maskinverktyget av frekvensomformaren, som väl kan möta arbetsbehoven. Qidian frekvensomformare RVE32 har ett brett utbud av applikationer i CNC-verktygsmaskiner och har uppnått goda ekonomiska och sociala fördelar.

02 Funktioner:

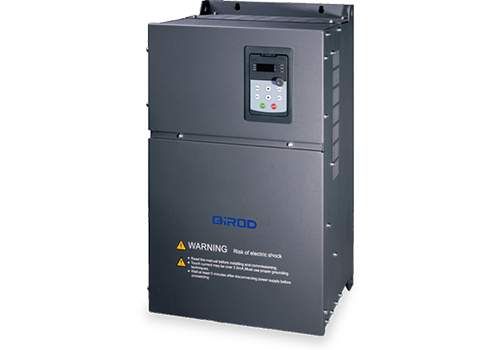

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

RVE32 har en uppsjö av transformatorstationer, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt programmeras/AO-definieras.

MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Stort startmoment, ger 0,5 Hz 150 % nominellt vridmoment, lätt att starta spindelmotorn;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Med hastighetskontrollnoggrannhet är kontrollnoggrannheten 0,2 % och noggrann hastighetskontroll realiseras;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

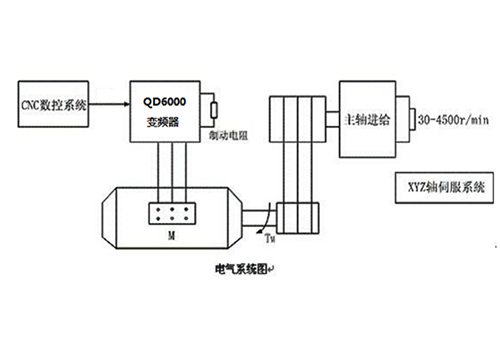

I detta system drivs 4KW CNC-maskinspindeln av RVE32 5,5KW-växelriktaren, och den snabba bromsningen och stoppningen sker genom den externa bromsenheten och bromsmotståndet. Hastighetsvariationen som orsakas av laständringen är mycket liten av vektorstyrningen med öppen slinga.

05 Teknisk parameter:

06 Användning på webbplatsen:

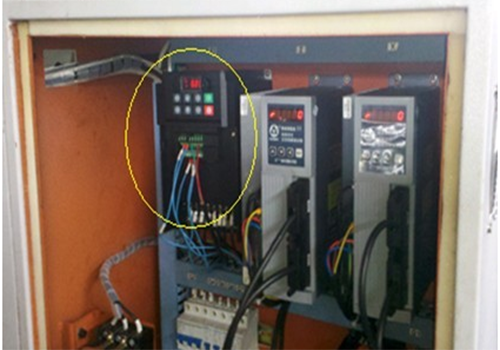

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

CNC-verktygsstyrsystemet med RVE32-växelriktare har varit i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Realtidsövervakning och kontroll av utström, med god dynamisk responsförmåga och bättre kvalitet på producerade produkter;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Utmärkta lågfrekventa vridmomentegenskaper, stabil drift vid låghastighets nominellt vridmoment.

08 Kundfördelar:

Växelriktaren och spindelmotorn går stabilt, vilket minskar underhållskostnaderna; Minskade motorförluster och underhållskostnader;

Växelriktarens omfattande skyddsfunktion säkerställer kontinuitet i produktionen;

Produktionen av produkter är mer i linje med kraven, och antalet defekter minskar kraftigt.
