01 Introduktion:

Med utvecklingen av kraftteknik och förbättringen av frekvensomvandlingshastighetsregleringstekniken har den intelligenta vattenförsörjningskontrollmetoden med frekvensomvandlingshastighetsreglering som kärna ersatt den tidigare vattenförsörjningsmetoden för flerpumpsomkoppling och ventiljustering. Under reglering av varvtal med variabel frekvens kan startströmmen begränsas inom märkströmmen, och på så sätt undvika påverkan på elnätet under start. På grund av pumpens mjuka start reduceras medelhastigheten för normal drift, vilket förlänger livslängden för utrustning som pumpar och ventiler. Samtidigt kan det eliminera vattenhammareffekten vid start och stopp. Med sin stabila prestanda, enkla driftläge och funktion kommer frekvensomformaren att göra det möjligt för vattenförsörjningssystemet att spara el, vatten och arbetskraft och slutligen uppnå syftet med högeffektiv drift.

02 Funktioner:

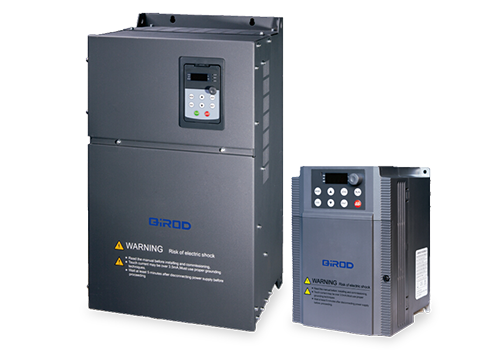

RVE32 är en skåpmonterad växelriktare, effektområdet är 0,75KW~500KW, den inkommande spänningen är 380V~480V, och styrmetoderna är sensorlös vektorstyrning och vektorstyrning. Den hastighetssensorlösa vektorkontrollen är en sorts vektorkontroll, men det finns ingen hastighetssensor, och motorns hastighetsåterkopplingsvärde uppskattas genom beräkning av motormodellen. Kontrollnoggrannheten och dynamiska prestanda för den hastighetssensorlösa vektorkontrollen är inte lika bra som vektorkontrollen med hastighetssluten slinga, men den har också fördelarna med ett enkelt system, inget behov av att upprätthålla hastighetssensorer och lågt pris, särskilt för fläktar och pumpar. Den traditionella V/f-styrningen behöver inte heller någon hastighetsgivare, men för högeffektsfläkt- och pumpmotorer, som V/f-styrning utan strömslingstyrning, är det lätt att orsaka strömfluktuationer. Den hastighetssensorlösa vektorkontrollen har inte bara en hastighetssluten slinga utan också en strömsluten slinga, och motorns stationära ström är mer stabil.

RVE32 har en uppsjö av klientterminaler, inklusive 8 digitala ingångar (LI1~LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan programmeras fritt/AO fritt. MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

RVE32-seriens inverterare har inbyggd PID-funktion, som är mer flexibel i drift. Det finns många sätt att styra gränssnittet, som kan vara fastanslutet eller kommunikation.

04 Systemintroduktion:

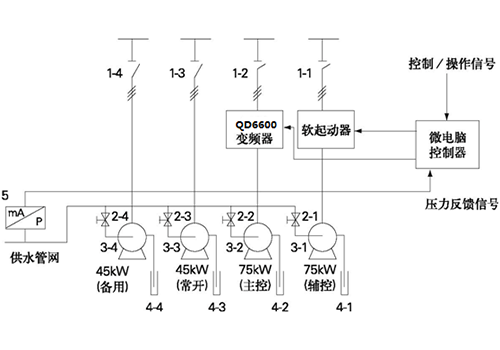

I detta system används tre djupbrunnspumpar och en 45KW djupbrunnspump används som en normalt öppen pump för att upprätthålla den grundläggande vattenförsörjningsfunktionen. En 75 kW djupbrunnspump används som huvudstyrpump och en frekvensomvandlare med konstant tryck för automatisk vattenförsörjning är installerad. När vattenförbrukningen ändras, justeras pumpens hastighet för att realisera vattenförsörjningen med konstant tryck i vattenförsörjningsnätet. En 75kW djupbrunnspump är installerad med en uppsättning full digital. AC-motorns mjukstartsregulator används som en extra styrpump. När vattentillförselvolymen ändras kraftigt, om huvudstyrpumpen har arbetat med full frekvens (eller frekvens), kan trycket i vattenledningsnätet inte garanteras att vara konstant. Regulatorn får den extra styrpumpen att starta (eller stoppa) och sedan körs huvudstyrpumpen med variabel hastighet för att justera vattentrycket i rörnätet för att hålla det konstant.

1- Strömbrytare 2- Envägsvattenventil 3- Pumpreaktans 4- Djupt brunnsvattenkälla 5- Trycksensor

05 Teknisk parameter:

06 Användning på plats:

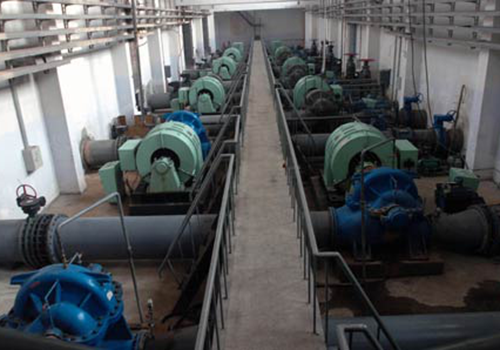

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Vattenförsörjningssystemet med konstant tryck med RVE32-växelriktare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt och har en låg felfrekvens;

Vattenförsörjningstrycket är stabilt, vilket eliminerar nackdelarna med att hushåll i höghus stänger av vattnet under maximal vattenanvändning och för högt rörtryck under vattentrågperioder;

Lös problemet med sandborttagning när pumpen är påslagen och översvämningsproblemet under drift;

De ekonomiska fördelarna är anmärkningsvärda och den faktiska driftstatistiken visar att 432 600 kWh el kan sparas på ett år. Räknat på 0,3 yuan per kilowattimme kan cirka 129 800 yuan i elkostnader sparas. Mer än ett år kan återvinna alla ökade investeringar i det automatiska styrsystemet för vattenförsörjning med konstant tryck.

08 Kundfördelar:

Vattentrycket i vattenledningsnätet är stabilt och förändras inte med förändringen av vattenförbrukningen, vilket förbättrar kvaliteten på vattenförsörjningen;

Det undviker fenomenet med rinnande vatten och vattenläckage som orsakas av den onormala ökningen av vattentrycket i vattenledningsnätet och minskar underhållskostnaderna;

Den energibesparande effekten är anmärkningsvärd, och den ökade investeringen i vattenförsörjningssystemet med konstant tryck kan återvinnas helt på mer än ett år;

Slöseri med vattenresurser undviks, och den ytterligare expansionen av trattområdet för vattennivåfall som bildas av överdriven exploatering av grundvatten förhindras.
