01 Introduktion:

Vattenresurser är en viktig faktor för ekonomisk utveckling och hållbar social utveckling, och reningshastigheten för avloppsvatten i städer har blivit en viktig symbol för om en region är civiliserad eller inte. Den allvarliga föroreningen och den ökande bristen på vattenresurser har nu blivit ett ämne för oro över hela världen. Med utvecklingen av ekonomin i Kina har mängden stadsavlopp och industriellt avloppsvatten ökat kraftigt, vilket ger ett enormt marknadsutrymme för vattenreningsindustrin. I avloppsreningsverk är luftningsfläkt och dränkbar pump kärnutrustningen för avloppsrening. RVE32-växelriktaren har ett brett användningsområde inom avloppsrening och har uppnått goda ekonomiska och sociala fördelar.

02 Funktioner:

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

RVE32 har en uppsjö av transformatorstationer, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt programmeras/AO-definieras.

MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Stort startmoment, 1,5 gånger vridmomentet vid öppen slinga 0,5 Hz, vilket uppfyller kraven för dränkbar pumpdrift;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Superkraftnätsanpassningsförmåga, fluktuationsförmåga mot kraftnät upp till ±15%, för att säkerställa stabiliteten hos utspänning, ström, hastighet;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har en stark miljöanpassningsförmåga och den helt oberoende luftkanaldesignen kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktig värme.

04 Systemintroduktion:

I detta system drivs huvudmotorn i den 110KW dränkbara pumpen av RVE32 110KW-växelriktaren, som styrs centralt av DCS-systemet i det centrala datorrummet, och som även kan drivas lokalt.

05 Teknisk parameter:

06 Användning på webbplatsen:

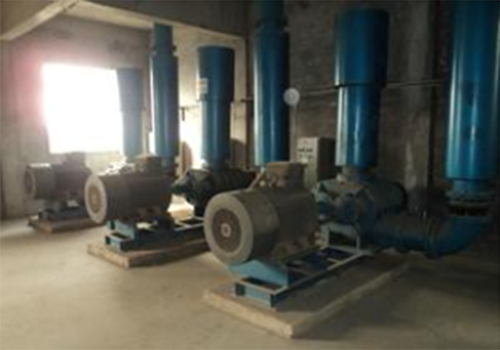

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Det dränkbara pumpstyrsystemet för avloppsrening som använder RVE32 frekvensomformare har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

Beroende på processens behov, gör motorn mjukstart/mjukstopp, så att det plötsliga vridnings- och vattenhammarfenomenet kan lösas;

De ekonomiska fördelarna är anmärkningsvärda, energibesparingseffekten är mer än 20%, och hela investeringen ökad med frekvensomvandlingskontrollsystemet kan återvinnas på mer än ett år.

08 Kundfördelar:

Eliminerar många tråkiga manuella operationer, osäkra dolda faror och förbättrar arbetseffektiviteten;

Reducerar kraftigt påverkan på maskineriet när pumpen startas och minskar underhållskostnaderna;

Omriktarens omfattande skyddsfunktion säkerställer kontinuitet i produktionen;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än ett år.
