01 Introduktion:

Fläktlaster används i stor utsträckning, såsom tilluftsfläktar och inducerade dragfläktar av olika produktions- och hushållspannsystem, centrala luftkonditioneringsfläktenheter, friskluftsenheter, kyltornsfläktar, frånluftsfläktar i olika produktionsanläggningar och torktumlare på produktionslinjer. Fläktar är den viktigaste kraftutrustningen för industri- och gruvföretag. Enligt statistiken från relevanta avdelningar är den installerade kapaciteten för fläktar och pumpar och motorer i landet cirka 35 000 MW, och strömförbrukningen står för cirka 40% av den nationella energiförbrukningen. När RVE32-växelriktare används i fläktdrift är energibesparingsgraden i allmänhet 20%-60%, och investeringsåtervinningsperioden är 1-3 år. Fördelarna är mycket betydande.

02 Funktioner:

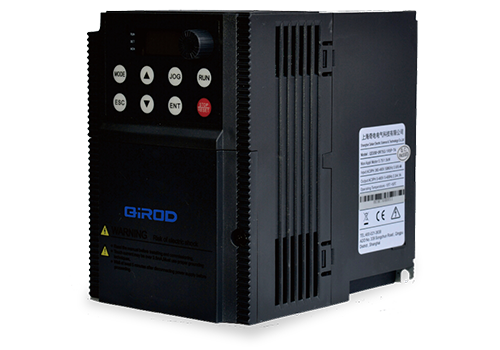

RVE32 är en skåpmonterad växelriktare, effektområdet är 0,75KW-500KW, den inkommande nätspänningen är 380V-480V, och styrläget är vektorstyrning och vektorstyrning utan hastighetssensor. Den hastighetssensorlösa vektorstyrningen är en sorts vektorstyrning, som uppskattar motorns hastighetsåterkopplingsvärde genom beräkning av motormodellen. Kontrollnoggrannheten och dynamiska prestanda för den hastighetssensorlösa vektorkontrollen är inte lika bra som vektorkontrollen med hastighet med sluten slinga, men den har också fördelarna med ett enkelt system, inget behov av att upprätthålla hastighetssensor och lågt pris, särskilt lämpligt för fläkt- och pumpmotorer. Den traditionella V/f-styrningen behöver inte heller någon hastighetsgivare, men för högeffektsfläkt- och pumpmotorer, som V/f-styrning utan strömslingstyrning, är det lätt att orsaka strömfluktuationer. Den hastighetssensorlösa vektorkontrollen har inte bara en hastighetssluten slinga utan också en strömsluten slinga, och motorns stationära ström är mer stabil.

RVE32 har en uppsjö av klientterminaler, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog ingång Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt definieras AI/AO.

RVE32-seriens inverterare har inbyggd PID-funktion, som är mer flexibel i drift. Det finns många sätt att styra gränssnittet, som kan vara fastanslutet eller kommunikation.

04 Systemintroduktion:

Totalt fyra motorer i denna panna använder RVE32 frekvensomriktare för att styra ånga, het olja respektive het rökgas. Den heta rökgasen styrs av två 315KW motorer och skickas till huvudfläkten genom rör för torkning av vedmassa. Två 315KW QD6000-växelriktare styr de två respektive fläktarna och styr fläktarnas uteffekt genom att justera utgångsfrekvensen för RVE32, för att förverkliga den exakta regleringen av flödet av varm rök, som inte bara uppfyller processens krav, utan också är mer effektiv än att använda en vindruta. Det är mer energieffektivt att justera flödet av varm rök. De andra två 132KW-motorerna matar in ångan från ånggeneratorn respektive den heta oljan från den termiska oljegeneratorn in i blandningskammaren. Justeringen av ångutgången i ånggeneratorn kan styra trycket och temperaturen i ånggeneratorn, och justeringen av den termiska oljeutgången i den termiska oljegeneratorn kan styra temperaturen på den termiska oljegeneratorn. RVE32 justerar också uteffekten av ånga och het olja genom att styra motorns uteffekt, för att kontrollera trycket och temperaturen på ånggeneratorn och temperaturen på den heta oljegeneratorn.

05 Teknisk parameter:

06 Användning på webbplatsen:

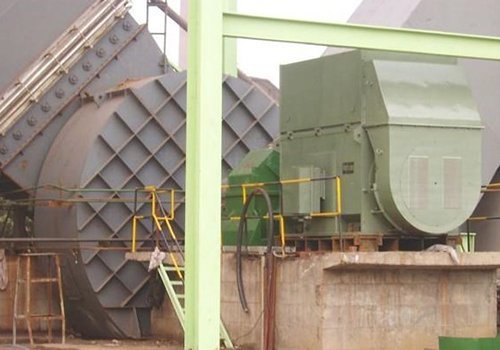

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Pannfläktens styrsystem med RVE32-växelriktare har tagits i drift i mer än fyra år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt och har en låg felfrekvens;  Betydligt mindre buller;

Exakt reglering av varm rökflöde för att uppfylla produktionsprocesskraven;

Förlänger livslängden för motorns och fläktens lager, minskar motorns värmegenerering och minskar mängden underhåll avsevärt;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med frekvensomvandlingskontrollsystemet kan återvinnas på mer än ett år.

08 Kundfördelar:

Justera flödet noggrant för att möta produktionsprocesskraven;

Minskade motorförluster och underhållskostnader;

Den energibesparande effekten är anmärkningsvärd, och investeringen ökad med frekvensomvandlingskontroll kan återvinnas helt på mer än ett år.
