01 Introduktion

Kemi- och läkemedelsindustrin är de största energiförbrukarna i dagens industriföretag och graden av beroende av naturresurser står för mer än 60 %. Energiproblemet är en allvarlig utmaning. Det finns två sätt att i grunden lösa energiproblemet: det ena är öppen källkod och det andra är energibesparing. Den energibesparande tekniken för frekvensomvandling i RVE32-seriens inverterare är en högeffektiv energibesparande ny teknik med bred applikation, snabb effekt och kort återbetalningstid för investeringar. Vanliga omrörare inom den kemiska och farmaceutiska industrin har använts i stor utsträckning.

02 Funktioner

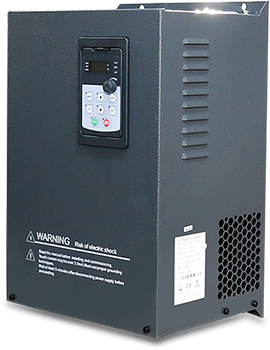

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor. RVE32 har en uppsjö av transformatorstationer, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning för digital ingång Alla LI/TA, AI/AO kan definieras fria funktioner för att definiera fria funktioner. MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Tillhandahåll 250 % av motorns märkström under lågfrekvent drift och acceleration för att uppfylla kraven för mixerdrift;

· Överlägsen AVR-funktion, supernätanpassningsförmåga, garanterar utspänning, ström- och hastighetsstabilitet;

· Med hastighetskontrollnoggrannhet är kontrollnoggrannheten 0,2% och noggrann hastighetskontroll realiseras;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Stark miljöanpassningsförmåga, helt oberoende design av luftkanaler kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktighet;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

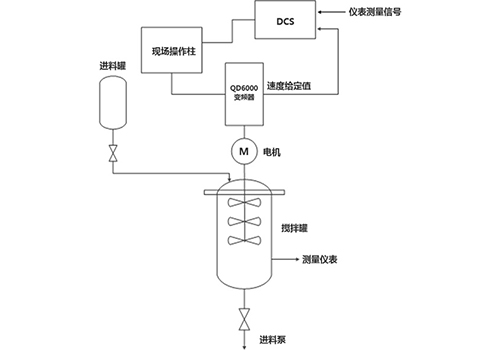

04 Systemintroduktion:

I det här systemet driver en RVE32 7,5KW-växelriktare 7,5KW-blandarmotorn, driver omrörningsfläktbladen att röra om och rör sedan jämnt genom vakuumventilen och skickar den sedan till matarpumpen för att delta i nästa kemiska reaktion efter att ha uppfyllt kraven. Start/stopp-driften för frekvensomformaren realiseras genom fältdriftkolumnen, och frekvensomformaren återkopplar det faktiska värdet på motorhastigheten till DCS, och operatören mäter signalen och det faktiska hastighetsvärdet enligt instrumentet i blandningstanken. Ge ett kommando till frekvensomformaren för att öka eller minska motorvarvtalsreferensen.

05 Teknisk parameter

06 Användning på webbplatsen:

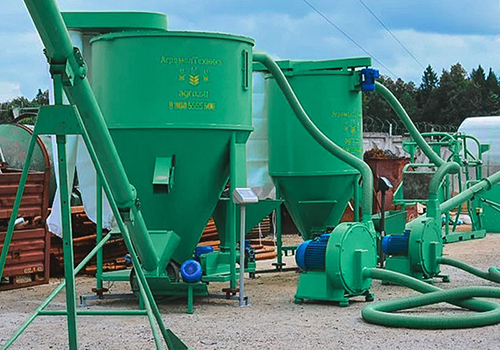

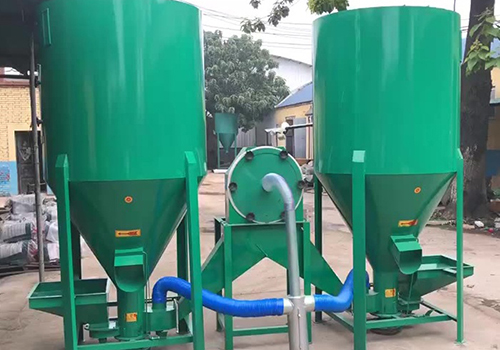

Enligt utrymmessituationen på plats är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren:

07 Löpresultat:

Blandarens styrsystem som använder frekvensomformaren RVE32 har varit i drift i mer än tre år och har uppnått goda ekonomiska resultat.

Förmåner och sociala förmåner:

Styranordningen fungerar tillförlitligt, har god miljöanpassningsförmåga, kan motstå tuffa miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;

Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än ett år;

08 Kundfördelar:

Pålitlig drift och litet underhåll, vilket sparar underhållskostnader;

Frekvensomformarens omfattande skyddsfunktion säkerställer produktionskontinuitet;

De ekonomiska fördelarna är betydande, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än ett år;
