01 Introduktion:

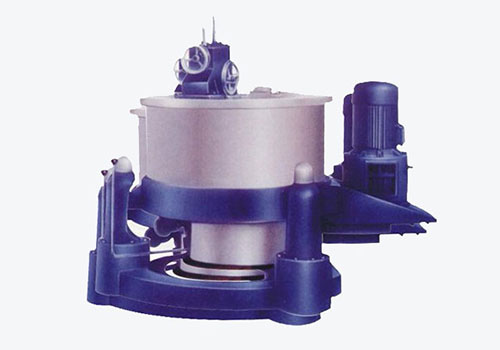

Den industriella centrifugen är en av de viktigaste utrustningarna inom den kemiska industrin. Den separerar huvudsakligen det fasta och vätskan genom centrifugalkraft. Enligt processegenskaperna är materialet huvudsakligen en fast-vätskeblandning i början, och belastningen är relativt stor när den precis har börjat. Under inverkan av centrifugalkraften strömmar den ut från utsidan av centrifugalkraften, så att en del av vätskan separeras, och med den ytterligare ökningen av motorhastigheten minskas också belastningen i enlighet därmed. RVE32-frekvensomformaren kan uppfylla de tekniska kraven och realisera separationseffekten av att köra med flera olika hastigheter. Som industriell styrutrustning har den ett brett användningsområde i industriella centrifuger.

02 Funktioner:

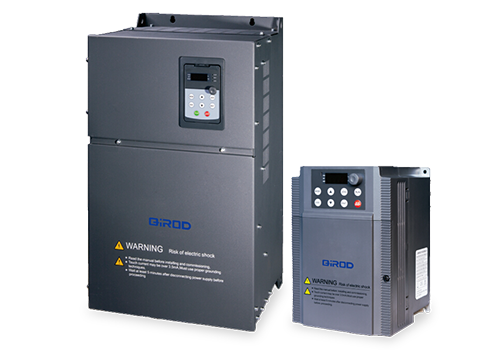

RVE32 är en väggmonterad växelriktare, effektområdet är 0,75KW-500KW, spänningsnivån för den inkommande nätspänningen är 380V-480V, och styrmetoden är vektorstyrning utan hastighetssensor.

RVE32 har en uppsjö av transformatorstationer, inklusive 8 digitala ingångar (LI1-LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt programmeras/AO-definieras.

MODBUS-gränssnittet är standardkonfiguration för RVE32, inget alternativ krävs. RVE32 kan anslutas till överordnade automationssystem via MODBUS.

03 Fördel:

· Tillhandahåller 250 % av märkströmmen under lågfrekvent drift och acceleration, vilket uppfyller kraven för centrifugdrift;

· Med hastighetskontrollnoggrannhet är kontrollnoggrannheten 0,2 % och exakt hastighetskontroll uppnås;

· Den har fördelen av snabb vridmomentrespons, och när belastningen fluktuerar är strömfluktuationen liten;

· Den har god överbelastningskapacitet och miljöanpassningsförmåga och har hög driftsäkerhet;

· Flerstegs hastighetskontroll för att möta industriella produktionsprocesskrav;

· Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;

· Stark miljöanpassningsförmåga, helt oberoende design av luftkanaler kan avsevärt förbättra motståndet mot tuffa miljöer som oljeföroreningar, damm och fuktighet;

04 Systemintroduktion:

I detta system används en RVE32 22KW-växelriktare för att driva 22KW-centrifugen, och växelriktarens flerhastighetsfunktion väljs för att realisera trehastighetskontroll, nämligen låghastighetsdrift, medelhastighetsdrift och höghastighetsdrift. Snabbstopp uppnås genom den externa bromsenheten och bromsmotståndet.

05 Teknisk parameter

06 Användning på webbplatsen:

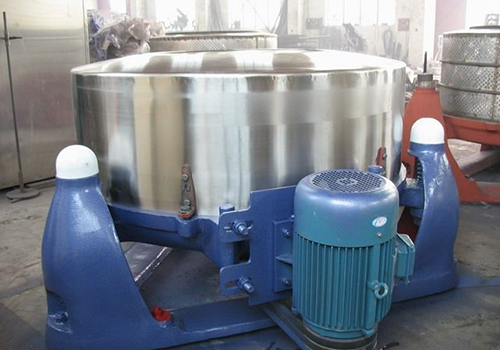

Beroende på platssituationen är en växelriktare i RVE32-serien installerad i styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpresultat:

Det industriella centrifugstyrsystemet som använder RVE32-växelriktaren har tagits i drift i mer än tre år och har uppnått goda ekonomiska och sociala fördelar: Styrenheten fungerar tillförlitligt, har god miljöanpassning, kan motstå hårda miljöer som oljeföroreningar, damm och fuktig värme och har en låg felfrekvens;  Anta energiförbrukningsbromsning, mjukstart och mjukstopp, ingen påverkan på elnätet;  Utmärkta strömbegränsande egenskaper, stark överbelastningskapacitet, kan effektivt minska frekvensomvandlingsöverbelastning, överströmsskydd och maximera produktionskontinuiteten;  De ekonomiska fördelarna är betydande, och hela investeringen som ökats med kontrollsystemet för frekvensomvandling kan återvinnas på mer än två år;

08 Kundfördelar:

Användningen av energiförbrukningsbromsning sparar kostnaden för bromsbelägg och tiden för att byta bromsbelägg, produktionseffektiviteten ökas med 15% och den omfattande fördelen förbättras avsevärt; Omriktarens omfattande skyddsfunktion säkerställer produktionskontinuitet;  De ekonomiska fördelarna är anmärkningsvärda, och hela investeringen ökad med kontrollsystemet för frekvensomvandling kan återvinnas på mer än två år.
