01 Introduktion:

En luftkompressor är en anordning som använder en motor för att komprimera gas i en kompressionskammare och få den komprimerade gasen att ha ett visst tryck. Den har ett brett användningsområde och kan användas i olika industrier som metallurgi, maskintillverkning, gruvdrift, elkraft, textil, petrokemi och så vidare. Luftkompressorer står för 15 % av energiförbrukningen för stor industriell utrustning (fläktar, pumpar, pannor, luftkompressorer, etc.). Efter undersökning har luftkompressorer följande brister:

(1) När utgångstrycket är större än ett visst värde, öppnas lastavlastningsventilen automatiskt för att göra den asynkrona motorn tomgång, vilket är ett allvarligt slöseri med energi.

(2) Asynkronmotorn är lätt att starta och stoppa ofta, vilket påverkar motorns livslängd.

(3) Dåliga arbetsförhållanden och högt ljud.

(4) Graden av automatisering är låg, och justeringen av utgångstrycket realiseras genom artificiell justering av ventilens öppning. Justeringshastigheten är långsam, fluktuationen är stor, stabiliteten är instabil och precisionen är låg.

(5) Startströmmen för luftkompressorns kraftfrekvens är stor, påverkan på elnätet är stor, slitaget på motorlagret är stort och underhållet av utrustningen är stort. Med tanke på ovanstående problem är en frekvensomvandlare utformad för att realisera det energibesparande transformationsschemat för skruvluftkompressorn. Efter analys har systemet en hög grad av automatisering, betydande energibesparande effekt och god genomförbarhet.

02 Funktioner:

D31 är en skåpmonterad växelriktare, effektområdet är 0,75KW~500KW, den inkommande spänningen är 380V~480V, och styrmetoderna är sensorlös vektorkontroll och vektorkontroll. Den hastighetssensorlösa vektorkontrollen är en sorts vektorkontroll, men utan en hastighetssensor uppskattas motorns hastighetsåterkopplingsvärde genom beräkning av motormodellen. Kontrollnoggrannheten och dynamiska prestanda för den hastighetssensorlösa vektorkontrollen är inte lika bra som vektorkontrollen med hastighetssluten slinga, men den har också fördelarna med ett enkelt system, inget behov av att upprätthålla hastighetssensorer och lågt pris, särskilt för fläktar och pumpar. Den traditionella V/f-styrningen behöver inte heller någon hastighetsgivare, men för högeffektsfläkt- och pumpmotorer, som V/f-styrning utan strömslingstyrning, är det lätt att orsaka strömfluktuationer. Den hastighetssensorlösa vektorkontrollen har inte bara en hastighetssluten slinga utan också en strömsluten slinga, och motorns stationära ström är mer stabil. D31 har en uppsjö av klientterminaler, inklusive 8 digitala ingångar (LI1~LI8), 2 analoga ingångar (AI), 2 reläutgångar (TA), 2 analoga utgångar (AO), 5V extra strömförsörjning för analog strömförsörjning Fast ingång, 24V hjälpströmförsörjning används för digital ingång, alla LI/TA kan fritt definieras AI/AO.

MODBUS-gränssnittet är standardkonfiguration för D31, inget alternativ krävs. D31 kan anslutas till överordnade automationssystem via MODBUS.

D31-seriens inverterare har inbyggd PID-funktion, som är mer flexibel i drift. Det finns många sätt att styra gränssnittet, som kan vara fastanslutet eller kommunikation.

04 Systemintroduktion:

I detta system har systemet två styrslingor av frekvensomvandling och effektfrekvens. På basis av det ursprungliga kraftfrekvensstartsystemet läggs växelriktarens styrsystem till för att säkerställa att luftkompressorn kan startas vid effektfrekvensen efter att växelriktaren går sönder, utan att produktionen påverkas. Genom den inbyggda PID-funktionen hos frekvensomformaren realiseras luftkompressorns konstanttryckskontroll. Motorns frekvensomvandlingsoperation kan hålla utloppstrycket från luftlagringstanken stabilt, och tryckfluktuationsområdet får inte överstiga ±0,2 bar.

05 Teknisk parameter:

06 Användning på webbplatsen:

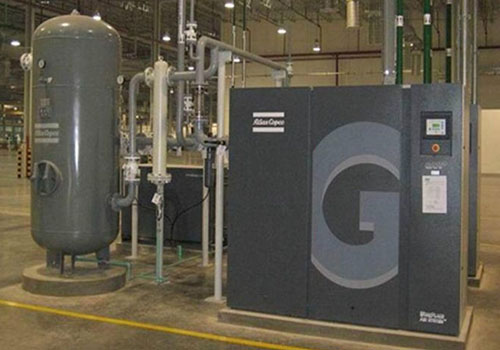

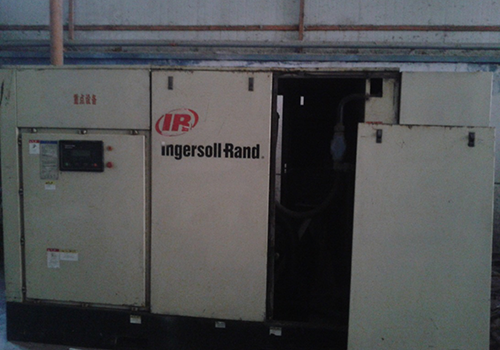

Enligt utrymmet på plats installeras en växelriktare i D31-serien utanför styrskåpet, och växelriktarinstallationen och motorn på plats är som visas i figuren.

07 Löpningsresultat:

Luftkompressorns frekvensomvandlingssystem med D31-växelriktare har tagits i drift i mer än två år och har uppnått goda ekonomiska och sociala fördelar:

Styranordningen fungerar tillförlitligt och har en låg felfrekvens;

Lufttrycket är stabilt, så att systemtrycksändringen i rörnätet hålls inom intervallet ±0,2 bar, vilket effektivt förbättrar kvaliteten på arbetsförhållandena;

Förbättra systemets tillförlitlighet, minska ljudet från luftkompressorn och förläng kompressorns livslängd;

De ekonomiska fördelarna är anmärkningsvärda, energikostnaden minskas med 44,3 % och underhållskostnaden reduceras avsevärt. Statistiken över faktisk drift visar att den kan spara 651 900 kWh el per år. Beräknat på 0,3 yuan per kilowattimme, cirka 195 600 yuan i elbesparingar. Elräkningen sparas med mer än 20 %, och de investerade medlen kan återvinnas på cirka ett halvår.

08 Kundfördelar:

Trycket på rörnätet är stabilt och förändras inte med förändringen av gasförbrukningen, vilket förbättrar kvaliteten på gasförsörjningen;

Inverkan på utrustningen minskar, underhålls- och reparationsvolymen minskar också, och underhållskostnaden minskar;

Den energibesparande effekten är anmärkningsvärd, och den ökade investeringen i växelriktarstyrsystemet kan återvinnas helt på ungefär ett halvår.
